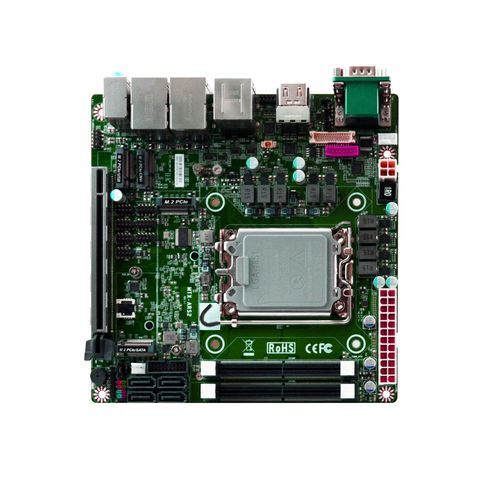

Материнская плата мини-ITX MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Обзор продукта

• Mini-ITX материнская плата с поддержкой Intel® Arrow Lake-S

Особенности

• Поддержка процессоров Intel® Socket LGA1851 (Arrow Lake-S) с чипсетом Intel® W880
• Высокопроизводительная память: 2 x DDR5 CSO-DIMM, до 128 ГБ, поддержка ECC
• Два Ethernet порта: 2 x 2.5GbE
• Поддержка 4 дисплеев: 2 x HDMI®, 1 x DP, 1 x LVDS/eDP
• Богатые возможности хранения и расширения: 4 x SATA III, несколько M.2 слотов (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• Полный набор I/O: 8 x USB 3.2 Gen2, 4 x USB 2.0, порты RS232/422/485
• Поддержка ATX блока питания
• Безопасность: встроенный TPM 2.0 (опционально в зависимости от конфигурации)

Технические характеристики
СИСТЕМА
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
ПАМЯТЬ: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, до 128 ГБ, поддержка ECC
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 уровней
БЕЗОПАСНОСТЬ: TPM2.0 (Опционально)
РАЗМЕРЫ (Ш x Г): 170.0 x 170.0 мм (6.7" x 6.7")
ПОДДЕРЖКА ОС: Windows® 11 (64-bit), Linux

Питание
ТРЕБОВАНИЯ К ПИТАНИЮ: ATX Power Supply
РЕЖИМ ВКЛЮЧЕНИЯ: AT / ATX
РАЗЪЕМ: 24+4-pin ATX PWR

Дисплей
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
МНОГОЭКРАН: Поддержка 4 дисплеев

Аудио
CODEC: Realtek Audio Codec
Line-in: 1 x аудиоразъем
Line-out: 1 x аудиоразъем
MIC-in: 1 x аудиоразъем

LAN
ETHERNET: 1 x RJ45 для Intel® I226-V 2.5GbE; 1 x RJ45 для Intel® I226-LM 2.5GbE

USB порты
USB: 6 x USB 3.2 Gen2 внешних; внутренний хедер для 2 x USB 3.2 Gen1; внутренний хедер для 4 x USB 2.0

Серийные порты
COM: 1 x DB-9 для RS-232/422/485; 1 x DB-9 для RS-232; внутренний хедер для 4 x RS-232

Внутренние I/O
GPIO: 8-Bit
SMBUS: Yes
ДОПОЛНИТЕЛЬНО: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Хранение
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Расширение
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) поддержка NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) поддержка NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) поддержка CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) поддержка 4G/5G модулей
SIM: 1 x слот для SIM-карты

Среда и сертификация
УДАРОПРОЧНОСТЬ: 15G, 11ms
ВИБРАЦИИ: 1 Grms / 5~500Hz (работа)
РАБОЧАЯ ТЕМПЕРАТУРА: -20°C ~ 60°C
ТЕМПЕРАТУРА ХРАНЕНИЯ: -20°C ~ 85°C
РАБОЧАЯ ВЛАЖНОСТЬ: 10 ~ 90% RH, без конденсации
СЕРТИФИКАЦИИ: CE / FCC Class A; LVD
ESG ДЕКЛАРАЦИЯ: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Комплектация

• MTX-ARS2-W880 MB x1
• COM кабель 22cm x1
• SATA кабель 50cm x1
• SATA Power Y кабель x1
• I/O Shield x1
• Перемычки x2

Информация для заказа
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) по умолчанию

BIOS / Драйверы / Руководство / Поддержка ОС

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) датирован 2026-05-25; записи восстановления BIOS доступны в зависимости от модели/версии
• Пакеты драйверов (примеры для Windows 10/11 x64 и Linux): WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA и др., версии указаны на странице продукта
• Руководство: Руководство по продукту доступно (Версия 3.0, обновление 2026-08-13)
• Примеры поддерживаемых ОС: UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Примечания

• Встроенный TPM 2.0 опционален в зависимости от конфигурации
• Слот PCIe Gen5 x16 доступен для производительных расширений; несколько M.2 слотов поддерживают NVMe и сотовые модули

Характеристики / Технические спецификации

• Форм-фактор: Mini-ITX (170 x 170 мм)
• Процессорный разъем: Intel® LGA1851 (Arrow Lake-S / совместим с Core™ Ultra)
• Чипсет: Intel® W880
• Память: 2 x DDR5 CSO-DIMM, до 128 ГБ, поддержка ECC, до DDR5-6400
• Хранение: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Расширение: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 внешних; внутренние хедеры для USB3.2 Gen1 и USB2.0
• Серийный интерфейс: DB-9 для RS-232/422/485 и внутренние хедеры
• Аудио: Realtek кодек с Line-in/Line-out/MIC-in
• Питание: ATX (24+4-pin)
• Рабочий диапазон: -20°C ~ 60°C
• Сертификации: CE / FCC Class A, LVD
