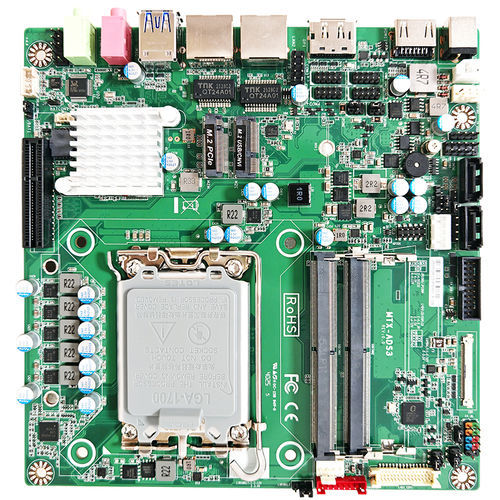

Одноплатный компьютер мини-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Обзор продукта
Мини-ITX одноплатный компьютер 170 x 170 мм, поддерживает процессоры Intel® LGA1700 12-го/13-го/14-го поколения (i9/i7/i5/i3), Celeron и Pentium, оперативную память DDR5 до 96 ГБ и до 3 одновременных дисплеев.

Особенности

• Процессоры Intel® с сокетом LGA1700 (макс. 65 Вт TDP)
• Чипсет Intel® H610
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), двухканальный режим, до 96 ГБ
• Несколько видеовыходов: HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x GbE LAN (Realtek® RTL8111H)
• USB: 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 (внутренние разъемы и задняя панель)
• Хранение: M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 COM порта (внутренние разъемы)
• 1 x слот расширения PCIe Gen4 x4

Подробные характеристики
СИСТЕМА
ФОРМ-ФАКТОР MB: Mini-ITX (170 x 170 мм)
CPU: Socket Intel® LGA1700 12/13/14-го поколения (макс. 65W TDP)
ЧИПСЕТ: Intel® H610
ПАМЯТЬ: 2 x DDR5 SO-DIMM (4800/5600 MT/s), двухканальный режим, до 96 ГБ
BIOS: AMI Flash ROM
WAKE ON LAN: Да
WATCHDOG TIMER: 255 уровней
БЕЗОПАСНОСТЬ: Intel® PTT (встроенный fTPM) и TPM 2.0 (dTPM)
RTC БАТАРЕЯ: Литиевая батарея
РАЗМЕРЫ (Ш x Г): 170,0 x 170,0 мм
ПОДДЕРЖКА ОС: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux

ПИТАНИЕ
ТРЕБОВАНИЕ ПО ПИТАНИЮ: DC-in 12–19 V
РЕЖИМ ВКЛЮЧЕНИЯ: AT / ATX
РАЗЪЕМ: DC Jack

ДИСПЛЕЙ
GPU: Intel® UHD Graphics
LVDS: 1 x LVDS/eDP (LVDS до 2560 x 1600@60Hz; eDP до 1920 x 1080@60Hz)
eDP: 1 x eDP 1.4 (до 5120 x 3200@120Hz)
DP: 1 x DP1.4 (до 7680 x 4320@60Hz)
HDMI®: 1 x HDMI® 2.0 (до 4096 x 2160@60Hz)
МУЛЬТИДИСПЛЕЙ: Поддержка до 3 дисплеев

AUDIO
CODEC: Realtek ALC897
Line-out: 1 x аудиоразъем
MIC-in: 1 x аудиоразъем
УСИЛИТЕЛЬ: 3 W

LAN
ETHERNET: 2 x RJ45 (Realtek® RTL8111H GbE)

USB ПОРТЫ
2 x USB 3.2 Gen2 (задние), 2 x USB 3.2 Gen1, внутренние разъемы для 2 x USB 3.2 и 5 x USB 2.0

СЕРИЙНЫЕ ПОРТЫ
COM: Внутренние разъемы для 2 x RS-232 и 2 x RS-232/422/485

ВНУТРЕННИЕ I/O
GPIO: 8-бит
SMBUS: Да
FAN: 1 x разъем для процессорного вентилятора; 1 x разъем для системного вентилятора
FRONT PANEL: HDD LED, Power LED, Power On/Off, Reset
ДОПОЛНИТЕЛЬНО: Контроль вскрытия корпуса, FP_Audio, инвертор, выбор режима AT, 4-контактный разъем для динамика (для 3W усилителя, PH2.0)

ХРАНЕНИЕ
SATA: 2 x SATA III; 1 x SATA разъем питания

РАСШИРЕНИЕ
PCIe: 1 x PCIe Gen4 x4
M.2: 1 x M-key 2242/2280 (PCIe 3.0 x4); 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (поддерживает Wi‑Fi/BT модуль)

ОКРУЖЕНИЕ И СЕРТИФИКАЦИЯ
УДАР: 15G, длительность 11 ms
ВИБРАЦИЯ: 1 Grms, 5–500 Hz (работа)
РАБОЧАЯ ТЕМПЕРАТУРА: 0°C до 60°C
ТЕМПЕРАТУРА ХРАНЕНИЯ: -20°C до 70°C
РАБОЧАЯ ВЛАЖНОСТЬ: 10–90% @ 40°C, без конденсации
СЕРТИФИКАЦИЯ: CE / FCC Class A; LVD
ESG ЗАЯВЛЕНИЕ: EU RoHS, China RoHS, REACH (опция)

Технические характеристики

• Model: MTX-ADS3
• Форм-фактор: Mini-ITX (170 x 170 мм)
• CPU Socket: LGA1700 (12/13/14 Gen, до 65W)
• Чипсет: Intel® H610
• Память: 2 x DDR5 SO-DIMM, до 96 ГБ (4800/5600 MT/s)
• Графика/Дисплей: HDMI2.0, DP1.4, eDP, LVDS; до 3 дисплеев
• LAN: 2 x GbE (Realtek® RTL8111H)
• Хранение: 2 x SATA III; 1 x M.2 M-key (2242/2280 PCIe3.0 x4); 1 x M.2 E-key (2230)
• Расширение: 1 x PCIe Gen4 x4
• Аудио: Realtek ALC897, усилитель 3W
• Питание: DC-in 12–19 V, DC Jack, AT/ATX
• Условия эксплуатации: 0°C до 60°C; Удар 15G; Вибрация 1 Grms
