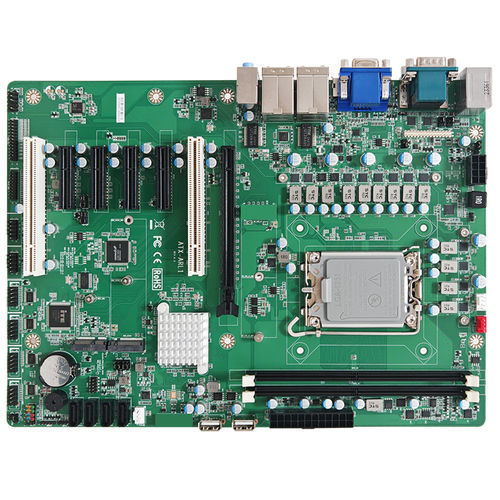

Материнская плата ATX ATX-ARL1-H810 seriesвстроеннаяIntel® Core™ UltraIntel® Core™ 12-го поколения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Формат
- ATX, встроенная
- Процессор
- Intel® Core™ Ultra
- Запоминающее устройство
- DDR5 UDIMM, DDR5 SDRAM
- Слоты расширения
- M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16x PCI Express
- Применение
- промышленная, встроенная
- Возможности подключения
- 2,5 GbE, USB 2.0, USB 3.0, HDMI, VGA, RJ45, GbE, DisplayPort, PS2
Описание
Обзор
Ключевые особенности
Комплект поставки
Информация для заказа
Технические характеристики
Сертификация и соответствие
- ATX-ARL1-H810 — промышленная материнская плата формата ATX для промышленных и встроенных применений, поддерживающая процессоры Intel® Core™ Ultra (Arrow Lake‑S) на чипсете H810. Обеспечивает широкий набор интерфейсов, возможностей расширения и хранения при промышленных рабочих диапазонах и сертификациях.
Ключевые особенности
- Поддержка Intel® Core™ Ultra (Arrow Lake‑S) с чипсетом H810
- Память: 2 x DDR5 6400MT/s UDIMM (до 96 ГБ)
- Видео: 1 x VGA, 1 x HDMI® 2.0, 1 x DP2.1; до 3 одновременных дисплеев
- Сеть: 1 x 2.5GbE (Intel® I226‑V), 1 x GbE (Intel® I219‑V)
- I/O: 6 x COM, 4 x USB3.2 Gen1, 6 x USB2.0, внутренний вертикальный USB Type‑A для 2 x USB2.0
- Хранение и расширение: 4 x SATA III; M.2 M-key 2242/2280 (SATA), M.2 E-key 2230 (CNVi/USB2.0); 1 x PCIe x16 Gen4, 1 x PCIe x4 Gen4, 3 x PCIe x1 Gen4, 2 x PCI
Комплект поставки
- F04-MB-060-1F — LA31 2U/PS2+2COM+HDMI+HDMI/VGA+UL+UL+3JK (Qty: 1)
- G01-SATA3-BL-1F — CABLE for SATA3 50cm Blue w/LOCK (Qty: 2)
- G01-COM9X2-30A-1F — CABLE +COM9x2 K=10 30cm No bends + metal sheet (Qty: 1)
Информация для заказа
- ATX-ARL1-H81000A1
- ATX-ARL1-H81002A1
Технические характеристики
- Форм-фактор: ATX (305,0 x 220,0 мм)
- BIOS: UEFI; Wake on LAN; Watchdog (255 уровней)
- Безопасность: Intel® PTT (встроенный fTPM) и TPM 2.0 (dTPM)
- Питание: 24+8‑контактный ATX PWR; режим питания: AT / ATX, переключаемый
- Графика: Intel® HD Graphics; DP2.1 (макс. 7680 x 4320 @60Hz), HDMI®2.0 (макс. 4096 x 2304 @60Hz), VGA (макс. 1920 x 1080 @60Hz)
- Аудио: Realtek ALC897 (Line‑in, Line‑out, MIC‑in)
- Внутренние I/O и разъемы: 16‑bit GPIO (5V), SMBus, 1 разъем CPU fan, 2 разъема system fan
- Хранение: 4 x SATA III; M.2 слоты как указано
- Рабочая температура: 0 °C до 60 °C; Температура хранения: -20 °C до 70 °C; Рабочая влажность: 10%–90% RH, без конденсации
Сертификация и соответствие
- CE / FCC Class A, LVD
- ESG декларация: EU RoHS, REACH
