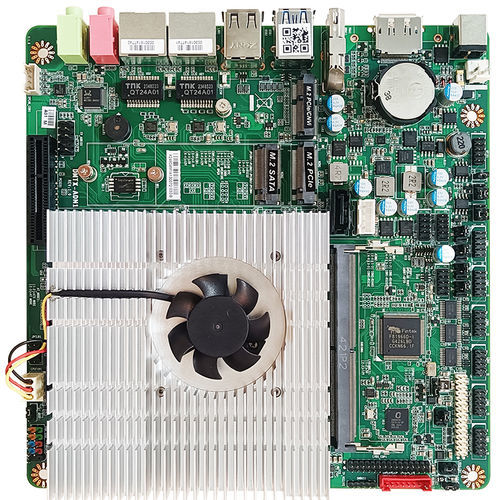

Материнская плата мини-ITX DMTX-ADN1

встроеннаяIntel® Processor N97Intel®

Обзор
DMTX-ADN1 — индустриальная материнская плата Mini-ITX с интегрированным Intel® Processor N97 (Alder Lake‑N) SoC. Предназначена для компактных встроенных приложений с низким энергопотреблением, требует несколько видеовыходов и предлагает гибкие варианты расширения. Плата поддерживает питание DC 12~19V, DDR5 SO-DIMM и различные интерфейсы хранения и подключения.

Ключевые особенности

• Поддержка DDR5 4800MT/s SO-DIMM, до 32GB
• Множественные видеовыходы: DP 1.2, HDMI 2.0, LVDS и eDP (поддержка до 3 дисплеев)
• Двойной гигабитный Ethernet (Realtek® RTL8111H) для надежной сети
• Гибкое расширение: M.2 (M-Key/E-Key), интерфейсы PCIe Gen3 и поддержка SATA III
• Широкие возможности I/O: USB 3.2 Gen1, USB 2.0, до 6 внутренних USB-хедеров и несколько COM-портов
• Встроенные опции безопасности: Intel® PTT (fTPM) и опциональный TPM 2.0 (dTPM)
• Широкий диапазон входного питания DC (12~19V) и выбор режимов AT/ATX

Технические характеристики

• Форм-фактор MB: Mini-ITX (170 x 170 мм)
• CPU: Onboard Intel® Processor N97 (Alder Lake‑N, TDP 12W)
• Чипсет: Intel® SoC
• Память: 1 x DDR5 4800MT/s SO-DIMM, single channel, до 32GB
• BIOS: AMI Flash ROM
• Wake on LAN: Да
• Watchdog Timer: 255 уровней
• Безопасность: Intel® PTT (встроенный fTPM) & TPM 2.0 (опционально dTPM)
• RTC батарея: литиевая батарея
• Поддержка ОС: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux
• Требование питания: DC-in 12~19V
• Режим включения: AT / ATX (по умолчанию)
• Разъем питания: DC jack и внутренний 2-контактный разъем
• GPU: Intel® HD Graphics (общая память)
• LVDS: 1 x 24-bit Dual Channel LVDS (max. 1920 x 1200 @60Hz)
• eDP: 1 x eDP 1.2 (max. 1920 x 1080 @60Hz)
• DP: 1 x DP 1.2 (max. 4096 x 2160 @60Hz)
• HDMI: 1 x HDMI® 2.0 (max. 4096 x 2160 @60Hz)
• VGA: 1 x VGA (max. 2560 x 1600 @60Hz)
• Множественные дисплеи: Поддержка до 3 дисплеев
• Аудио кодек: Realtek ALC897; 1 x комбинированный аудиоразъем (Line-Out / Mic-In); Усилитель: 3W
• Ethernet: 2 x RJ45 (Realtek® RTL8111H GbE)
• USB: 2 x USB 2.0; 2 x USB 3.2 Gen1; внутренний хедер для 6 x USB 2.0
• Серийные порты (COM): Внутренние хедеры для 2 x RS-232/485 и 4 x RS-232 (поддержка 5/12V TTL)
• Внутренние I/O: 8-bit GPIO (5V); SMBus; 1 x 4-pin разъем для кулера CPU (Smart FAN)
• Передняя панель: HDD Active LED; Power LED; Power On/Off; Reset
• Дополнительно: Chassis intrusion; Выбор режима AT/ATX
• Хранение (SATA): 1 x SATA III (co-lay M-Key 2242 опционально); 1 x разъем питания SATA
• Расширение (M.2): 1 x M-Key 2242/2280 (PCIe Gen3 x2); 1 x M-Key 2242 (SATA III); 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) с поддержкой CNVi
• PCIe: 1 x PCIe (Gen3 x4, интерфейс PCIe x1)
• Удар: 15G, 11ms
• Вибрация: 1 Grms / 5~500Hz (в работе)
• Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F)
• Температура хранения: -20°C ~ 70°C (-4°F ~ 158°F)
• Рабочая влажность: 10 ~ 90% RH, без конденсации
• Сертификации: CE / FCC Class A; LVD
• ESG декларация: China RoHS; EU RoHS; REACH (опция)
