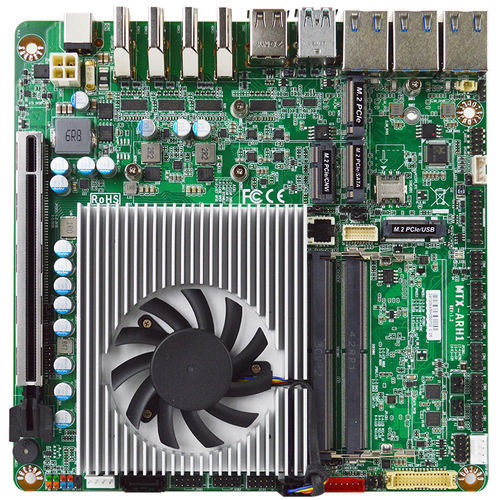

Материнская плата мини-ITX MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Обзор

MTX-ARH1 — промышленная материнская плата Thin Mini-ITX от Jetway, разработанная для встраиваемых и промышленных приложений. На плате установлены мобильные SoC Intel® Core™ Ultra и реализованы расширенные варианты I/O, отображения и расширения для контроллеров, HMI и edge-решений.

Ключевые особенности

• Форм-фактор Thin Mini-ITX с встроенными Intel® Core™ Ultra 5 / Core™ Ultra 7 (225H / 255H, TDP 28W).
• Память: 2 × DDR5 6400MT/s SO-DIMM, dual-channel, до 96GB.
• Мультидисплей: 1 × LVDS/eDP и 4 × HDMI® 2.1 (до 4 дисплеев; условная поддержка 8K).
• Сеть: 3 × 2.5GbE RJ45 для высокопроизводительной LAN.
• Хранение и расширение: несколько слотов M.2 (M-Key 2242, M-Key 2242/2280), 1 × SATAIII и PCIe x8 (Gen5).
• Промышленное питание: широкий диапазон входного DC 12–36V, режим AT/ATX.

Технические характеристики

• Форм-фактор: Thin Mini-ITX (170 × 170 мм).
• CPU: встроенные Intel® Core™ Ultra 7 255H и Intel® Core™ Ultra 5 225H (Arrow Lake-H, опции TDP 28W).
• Чипсет: Intel® SoC. BIOS: UEFI.
• Память: 2 × DDR5 6400MT/s SO-DIMM, до 96GB.
• Безопасность: TPM 2.0 (dTPM опционально) / Intel® PTT (fTPM) опции.
• Питание: DC-in 12–36V, DC-джек и внутренний SATA-питание; Power On Mode: AT/ATX (по умолчанию).
• Условия эксплуатации: рабочая температура -20°C до 60°C; хранение -20°C до 85°C; удар 15G, вибрация 1 Grms; сертификация CE / FCC Class A; декларации RoHS.

Интерфейсы & расширение

• Дисплей: 1 × 24-bit dual-channel LVDS (до 1920×1200@60Hz), eDP co-layout, 4 × HDMI® 2.1 (до 3840×2160@60Hz, условная поддержка 8K).
• GPU: интегрированная Intel® Arc™ Graphics.
• LAN: 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (всего 3 × 2.5GbE).
• USB: 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0; внутренние разъемы для дополнительных USB-портов.
• Серийные порты: внутренние разъемы для 4 × RS-232 и 2 × RS-232/422/485.
• M.2 & расширение: M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Хранение: 1 × SATAIII, поддержка RAID 0/1, слот Nano SIM.
• Аудио & I/O: кодек Realtek, внутренний Line-Out/MIC-In разъем, усилитель 3W; внутренний 8-bit GPIO, SMBus, I2C, разъем вентилятора, обнаружение вскрытия корпуса.

Упаковка & заказ

• Комплектация: I/O shield, джампер, 2 × COM кабеля, Y-power кабель, SATA кабель, кулер CPU (см. детализированный список упаковки).
• Примеры артикулов: MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (варианты CPU и опций безопасности).
