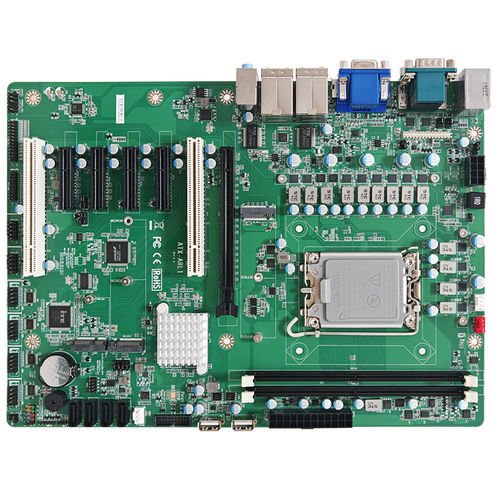

Материнская плата ATX ATX-ARL1-B860 series
Intel® Core™ UltraIntel® Core™ 12-го поколенияIntel®

Материнская плата ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ 12-го поколения / Intel®
Материнская плата ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ 12-го поколения / Intel®
Материнская плата ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ 12-го поколения / Intel® - изображение - 2
Материнская плата ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ 12-го поколения / Intel® - изображение - 3
Материнская плата ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ 12-го поколения / Intel® - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Jetway Information Co., Ltd.

Характеристики

Формат
ATX
Процессор
Intel® Core™ Ultra
Запоминающее устройство
DDR5 UDIMM, DDR5 SDRAM
Слоты расширения
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16x PCI Express
Применение
промышленная
Рабочая система
Linux, Windows 10, Windows 11
Возможности подключения
2,5 GbE, Gigabit Ethernet, USB 2.0, USB 3.0, Ethernet, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Описание

Обзор
  • Промышленная ATX-материнская плата, разработанная для процессоров Intel® Core™ Ultra (Arrow Lake-S) на чипсете B860, поддерживает высокоскоростную DDR5-память, множественные выходы дисплея и богатые интерфейсы I/O и возможности расширения для промышленных применений.


Ключевые особенности
  • Поддержка Intel® Core™ Ultra (Arrow Lake-S) с чипсетом B860
  • 2 x DDR5 UDIMM 6400MT/s, двухканальный режим, до 96 ГБ
  • Видео выходы: 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (до 7680x4320@60Hz)
  • Сеть: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • I/O: 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Type-A (вертикальные)
  • Хранение/расширение: M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • PCI слоты: 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Технические характеристики
  • SYSTEM — ФОРМ-ФАКТОР MB: ATX
  • SYSTEM — CPU: Socket Intel® LGA1851 Ultra 9/7/5th Gen Processor (Max. TDP 125W)
  • SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
  • SYSTEM — ПАМЯТЬ: 2 x DDR5 6400MT/s, Dual Channel U-DIMM, до 96 ГБ
  • SYSTEM — BIOS: UEFI
  • SYSTEM — WAKE ON LAN: Yes
  • SYSTEM — WATCHDOG TIMER: 255 Levels
  • SYSTEM — БЕЗОПАСНОСТЬ: Intel® PTT (встроенный fTPM) & TPM 2.0 (dTPM)
  • SYSTEM — RTC БАТАРЕЯ: Литиевая батарея
  • SYSTEM — РАЗМЕРЫ (W x D): 305.0 (W) x 220.0 (D) mm (12" x 8.7")
  • SYSTEM — ПОДДЕРЖКА OS: Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — ТРЕБОВАНИЕ ПИТАНИЯ: ATX блок питания
  • POWER — РЕЖИМ ВКЛЮЧЕНИЯ: AT / ATX (по умолчанию)
  • POWER — РАЗЪЕМ: 24+8-pin ATX PWR
  • DISPLAY — GPU: Intel® HD Graphics
  • DISPLAY — DP: 1 x DP2.1 (Макс. разрешение: 7680x4320@60Hz)
  • DISPLAY — HDMI®: 1 x HDMI® 2.0 (Макс. разрешение: 4096 x 2304@60Hz)
  • DISPLAY — VGA: 1 x VGA (Макс. разрешение: 1920 x 1080@60Hz)
  • DISPLAY — MULTIPLE DISPLAY: Поддержка 4 дисплеев
  • AUDIO — CODEC: Realtek ALC897
  • AUDIO — Line-in: 1 x аудиоразъем для Line-In
  • AUDIO — Line-out: 1 x аудиоразъем для Line-Out
  • AUDIO — MIC-in: 1 x аудиоразъем для MIC-In
  • LAN — ETHERNET: 1 x RJ45 для Intel® I226-V 2.5GbE, 1 x RJ45 для Intel® I219-V GbE
  • USB PORT: 4 x USB 3.2 Gen 1 (rear), 2 x USB 2.0 (rear), Внутренний разъем для 2 x USB 3.2 Gen 1, Внутренний разъем для 4 x USB 2.0, Внутренний USB Type A (вертикальный) для 2 x USB 2.0
  • SERIAL PORT — COM: 2 x DB-9 для RS-232/422/485, Внутренний разъем для 4 x RS-232
  • INTERNAL I/O — GPIO: 16 бит GPIO (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS: Yes
  • INTERNAL I/O — FAN: 1 x CPU Fan Header, 2 x System Fan Header
  • FRONT PANEL: HDD Active LED, Power LED, Power On/Off, Reset
  • ADDITIONAL: 1 x Chassis intrusion, 1 x AT/ATX Mode Selection
  • STORAGE — SATA: 4 x SATA III
  • EXPANSION — M.2: 1 x M-key 2242/2280 (SATA интерфейс, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) Поддержка NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) Поддержка CNVio для Wi‑Fi
  • EXPANSION — PCIe: 1 x PCI-Ex16 (Gen.4) слот, 4 x PCI-Ex4 (Gen.4, PCIE2/PCIE3 интерфейс: PCI-Ex1) слота, 2 x PCI
  • OTHERs — ДРУГОЕ: 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — РАБОЧАЯ ТЕМПЕРАТУРА: 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — ТЕМПЕРАТУРА ХРАНЕНИЯ: -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — РАБОЧАЯ ВЛАЖНОСТЬ: 10 ~ 90% относительная влажность, без конденсации
  • ENVIRONMENT & CERTIFICATION — СЕРТИФИКАЦИЯ: CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — ESG ДЕКЛАРАЦИЯ: EU RoHS, REACH
