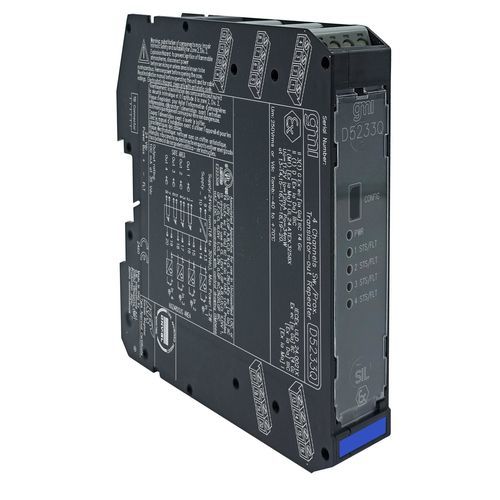

M-Bus адаптер тока D5233Q

ATEXSIL 2

Повторитель переключателей/бесконтактных датчиков D5233 - это модуль, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа для транзистора с открытым коллектором в безопасной зоне. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных оконечными резисторами. Функцию перехода от входа к выходу можно инвертировать, а сигналы - дублировать.SIL 2 / SC 3 (ожидается)Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2Высокочастотный транзисторный выходОбнаружение обрыва и короткого замыкания поляДоступна инверсия входаДоступно дублированиеТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, четыре канала на блокТехнические характеристики:Питание: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 45 мА @ 24 В пост. тока при коротком замыкании входа и выхода, типичное. Рассеиваемая мощность: 1.1 Вт @ 24 В пост. тока при коротком замыкании входа и выхода, типичная, без учета рассеиваемой мощности выходных контактов.Вход: Источник напряжения в соответствии со стандартом NAMUR. Эквивалентный источник входного сигнала: 7,5 В/1 кОм, типичный (7,5 В без нагрузки, 7,5 мА при коротком замыкании). Уровни входного коммутационного тока: ВКЛ ≥ 2,1 мА, ВЫКЛ ≤ 1,2 мА. Отсутствие неисправности: входной ток ≥ 0,35 мА и входное сопротивление ≥ 360 Ом. Неисправность при размыкании: входной ток ≤ 0,05 мА. Короткое замыкание: входное сопротивление ≤ 100 Ом.Выход: Транзистор с открытым коллектором без напряжения SPST с оптопарой. Номинал открытого коллектора/дренажа: 100 мА @ 35 В (≤ 1,5 В падения напряжения). Ток утечки: ≤ 50 мкА @ 35 В. Время отклика: не более 1,5 мс. Частотная характеристика: 1 кГц, максимум.Изоляция: Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; Out/Supply 500 В; Out/Out 500 В.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Описание безопасности: Оборудование: Сопутствующее оборудование и неискрящее электрооборудование. Параметры безопасности: Uo = 11,2 В, Io = 12 мА, Po = 34 мВт на клеммах 13-14, 15-16, 17-18, 19-20. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказную плату. Board. Вес: около 175 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ATEX: Английский сертификат UL ATEX D5232, D5233 Series (Европа, UL 24 ATEX 3258X, UL, 2024-11-08)Ex: Английский сертификат UL-cUL D5232, D5233 Divisions and Zones (Северная Америка, UL-US-2438735-0, UL, 2024-11-14)IECEx: Английский сертификат UL IECEx D5232, D5233 Series (Международный, IECEx ULD 24.0021X, UL, 2024-11-08)Maritime: KR Maritime Certificate D5000 Series (Международный, MIL20769-EL002, KR, 2024-06-26)Maritime: DNV Maritime Certificate TAA00001U0 для серии D5000 (международный, TAA00001U0, DNV-GL, 2024-04-02)Декларации соответствия:Декларация соответствия ЕС для D5232, D5233Декларация соответствия G3
