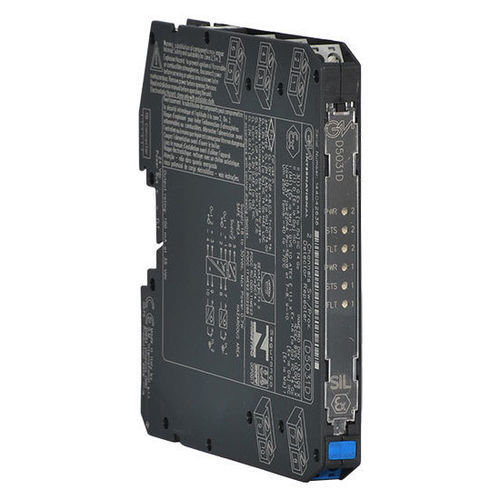

M-Bus адаптер тока D5031D

ATEXSIL 3

Повторитель переключателей/бесконтактных датчиков D5031 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль может быть сконфигурирован для выключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа для транзистора с открытым коллектором в безопасной зоне. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных концевыми резисторами. В двухканальной модели второй выход может быть настроен на повторение второго входа, дублирование первого входа или на сообщение о неисправности первого входа. При необходимости выход может быть инвертирован.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 22 полностью независимых каналаВысокочастотный транзисторный выходОбнаружение обрыва и короткого замыкания в полеПрограммирование в поле с помощью DIP-переключателяТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические характеристики:Питание:Напряжение: 24 В пост. тока (18 - 30 В пост. тока), защита от обратной полярности.Потребляемый ток: 22 мА @ 24 В пост. тока при коротком замыкании на входе и закрытом транзисторе, типично.Рассеиваемая мощность: 0.53 Вт @ 24 В пост. тока при коротком замыкании на входе и закрытом транзисторе, типичная.Вход:Уровни входного коммутационного тока: ON ≥ 2,1 мА, OFF ≤ 1,2 мА.Уровни тока неисправности: открытая неисправность ≤ 0,2 мА, короткая неисправность ≥ 6,8 мАЭквивалентный источник входного сигнала: 8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткий).Выход:Тип: Транзистор с открытым коллектором SPST с оптопарой без напряжения.Номинал открытого коллектора/дренажа: 100 мА @ 35 В пост. тока (≤ 1,5 В падения напряжения).Ток утечки: ≤ 50 мкА @ 35 В пост. тока.Время отклика: ≤ 100 мкс.Частотная характеристика: 5 кГц максимум.Изоляция:Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/ I.S In 500 В; Out/Supply 500 В; Out /Out 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Описание безопасности:Оборудование: Сопутствующее оборудование и неискрящее электрооборудование.Параметры безопасности: Uo = 10,5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нее, или на заказную плату.Вес: около 130 г. Вес: около 130 г.Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, позволяющих подключать клеммы сечением до 2,5 мм² (13 AWG).Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ATEX, IECEx, FM, UL, EAC, INMETRO, Maritime, SIL3 и другие (подробности см. в документации).
