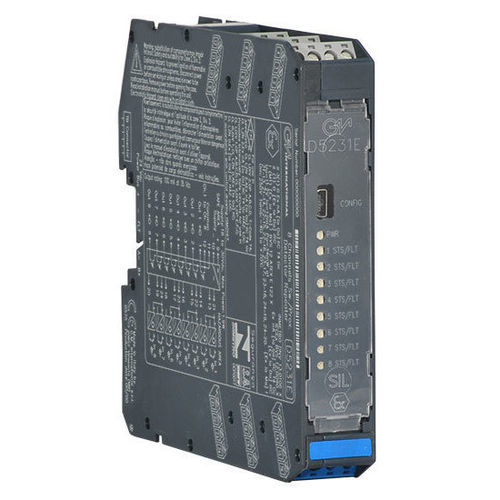

M-Bus адаптер RS-485 D5231E

для интерфейсатока

Повторитель датчика приближения/переключателя D5231E - это модуль, подходящий для приложений, требующих уровня SIL 2 в системах безопасности для высокорисковых отраслей. Устройство может быть настроено для переключателей или датчиков приближения, расположенных в опасных зонах, и повторяет состояние входа на контакт твердотельного реле в безопасной зоне. Доступна схема обнаружения неисправностей для датчиков приближения или переключателей, оснащенных оконечными резисторами. Модуль полностью настраиваемый для достижения мультиплексирования входа/выхода, дублирования, инверсии и логической обработки входа (И, ИЛИ). Каждый выход также может быть настроен для сообщения о накопленной неисправности любого подмножества входов. Параметры конфигурации и диагностики программируемы и могут также контролироваться/устанавливаться через Modbus. - Уровень безопасности SIL 2/SC 3 - Вход из зоны 0/Div. 1 - Установка в зоне 2/Div. 2 - Обнаружение обрыва и короткого замыкания - Доступны операции мультиплексирования/дублирования/инверсии/логики входа - Modbus RTU RS-485 для мониторинга и конфигурации - Полностью программируемые рабочие параметры - Трехпортовая изоляция: вход/выход/питание - Высокая плотность, восемь каналов на блок Технические характеристики: - Питание: номинальное 24 В DC (18 до 30 В DC), защита от обратной полярности - Потребление тока: 84 мА при 24 В DC с замкнутым входом и выходом в коротком замыкании, типично - Рассеяние мощности: 2.1 Вт при 24 В DC с замкнутым входом и выходом в коротком замыкании, типично - Тип входа: стандарт NAMUR согласно IEC 60947-5-6 - Уровни переключения входного тока: ВКЛ ≥ 2.1 мА, ВЫКЛ ≤ 1.2 мА - Открытая неисправность: ток ≤ 0.05 мА - Короткая неисправность: сопротивление ≤ 100 Ω - Без неисправности: ток ≥ 0.35 мА и сопротивление ≥ 360 Ω - Эквивалентный источник входа: 8 В 1 кΩ тип. (8 В без нагрузки, 8 мА короткое замыкание) - Тип выхода: сухой транзистор с открытым коллектором SPST (твердотельное реле, фото-MOS) - Оценка открытого коллектора/стока: 100 мА при 35 В (падение напряжения ≤ 1.0 В) - Ток утечки: ≤ 10 μA при 35 В - Время отклика: 2 мс - Частотная характеристика: макс. 500 Гц - Интерфейс Modbus: Modbus RTU RS-485 до 115.2 кбит/с для мониторинга/конфигурации/управления - Испытательное напряжение изоляции: IS вход/выход 1.5 кВ; IS вход/питание 1.5 кВ; выход/питание 500 В - Рабочая температура: -40 до +70 °C - Температура хранения: -45 до +80 °C - Связанное оборудование: Связанные устройства и взрывозащищенное электрическое оборудование - Параметры безопасности: Uo = 11.2 В, Io = 12 мА, Po = 34 мВт на клеммах 21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20. Um = 250 В (rms) или V DC, -40 °C ≤ Ta ≤ 70 °C - Монтаж: DIN-рейка 35 мм, с или без шины питания, или на заказ. Плата. - Вес: ок. 175 г - Подключения: через поляризованные разъемные винтовые клеммы для проводов до 2.5 мм² (13 AWG) - Размеры: Ширина 22.5 мм, Глубина 123 мм, Высота 120 мм - Каналы: 8
