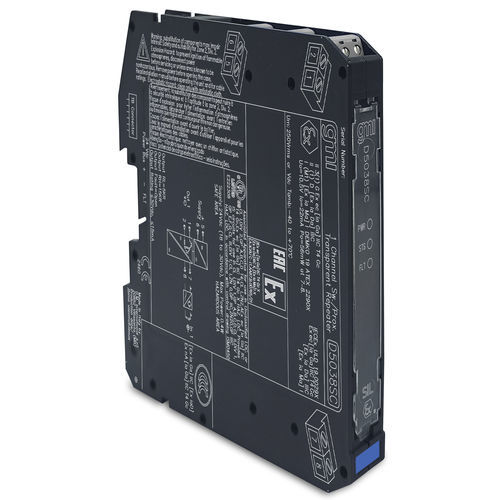

M-Bus адаптер на DIN-рейке D5038DA

универсальныйATEX24 VDC

Ретранслятор переключателя/датчика близости D5038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для высокорисковых отраслей. Устройство может быть настроено для работы в качестве переключателя или датчика близости, расположенного в опасных зонах, и повторяет состояние входа на выход в безопасной зоне. Выходной порт может иметь два разных значения импеданса (RL или RH) или быть полностью открытым. Выход модуля повторяет состояние входа в соответствии со следующей корреспонденцией: низкое входное состояние -> RL, высокое входное состояние -> RH. В качестве альтернативы, выход может быть настроен на инверсию входного состояния. В обоих случаях, если на соответствующем входе происходит какая-либо неисправность (обрыв или короткое замыкание), выход открывается. - Уровень безопасности 3 / SIL 3 - Вход из зоны 0/Div. 1 - Установка в зоне 2/Div. 2 - Обнаружение обрыва и короткого замыкания - Универсальное отражение полевых неисправностей на PLC DI - Прозрачность мониторинга линии - Программирование в поле через DIP-переключатель - Трехпортовая изоляция: вход/выход/питание - Высокая плотность, два канала на устройство Технические характеристики: - Напряжение питания: номинальное 24 В DC (18 до 30 В DC), защита от обратной полярности. - Потребление тока: 30 мА (D5038D), 25 мА (D5038X), 15 мА (D5038S) при 24 В DC, типично. - Рассеяние мощности: 1.0 Вт (D5038D), 1.0 Вт (D5038X), 0.4 Вт (D5038S) при 24 В DC, типично. - Уровни тока переключения входа: ВКЛ ≥ 2.1 мА, ВЫКЛ ≤ 1.2 мА. - Неисправность обрыва: Ток ≤ 0.05 мА. - Неисправность короткого замыкания: Сопротивление ≤ 100 Ω. - Без неисправности: Ток ≥ 0.35 мА и сопротивление ≥ 360 Ω. - Эквивалентный источник входа: 8 В 1 кΩ типично (8 В без нагрузки, 8 мА короткое замыкание). - Тип выхода: Потенциально свободные твердотельные реле SPST с последовательным (RL) и параллельным (RH-RL) сопротивлением, ±5% допуск. - Сопротивление неисправности: > 1 MΩ. - Максимальное напряжение: 30 В DC. - Максимальный ток: 15 мА. - Время отклика: 500 мкс. - Частотная характеристика: макс. 1 кГц. - Испытательное напряжение изоляции: IS вход/выход 1.5 кВ; IS вход/питание 1.5 кВ; IS вход/IS вход 500 В; выход/питание 500 В; выход/выход 500 В. - Рабочая температура: –40 до +70 °C. - Температура хранения: –45 до +80 °C. - Описание безопасности: Связанные устройства и взрывозащищенное электрическое оборудование. - Параметры безопасности: Uo = 10.5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 В rms или В DC, -40 °C ≤ Ta ≤ 70 °C. - Монтаж: DIN-рейка 35 мм, с шиной питания или без нее, или на заказной плате. - Вес: Около 135 г (D5038D и D5038X), 120 г (D5038S). - Подключение: Через поляризованные разъемные винтовые клеммы для подключения до 2.5 мм² (13 AWG). - Размеры: Ширина 12.5 мм, Глубина 123 мм, Высота 120 мм.
