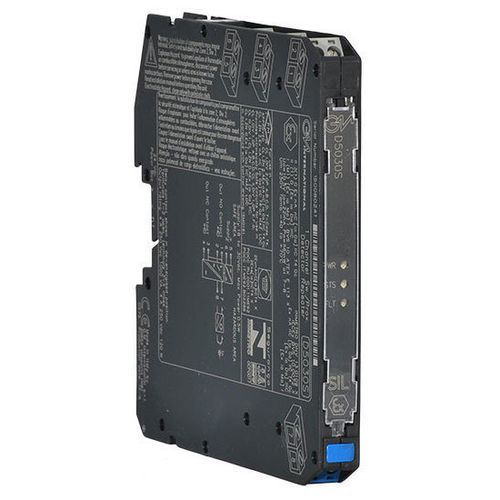

M-Bus адаптер тока D5030S

ATEXна DIN-рейке

I.S. SIL3 Повторитель реле-выхода выключателя/бесконтактного датчикаПовторитель выключателя/бесконтактного датчика D5030 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа для контакта реле в безопасной зоне. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных концевыми резисторами. В двухканальной модели второй выход может быть настроен на повтор второго входа, дублирование первого входа или на сообщение о неисправности первого входа. При необходимости выход может быть инвертирован.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 22 полностью независимых каналаРелейный выход с высоким номиналом напряжения/токаОбнаружение обрыва и короткого замыканияПрограммируемость в поле с помощью DIP-переключателяТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Питание: Напряжение: 24 В пост. тока (от 18 до 30 В пост. тока), защита от обратной полярности. Потребляемый ток: 18 мА @ 24 В пост. тока при коротком замыкании на входе и включенном реле, типично. Рассеиваемая мощность: 0.45 Вт @ 24 В пост. тока при коротком замыкании на входе и включенном реле, типично.Вход: Уровни входного коммутационного тока: ВКЛ ≥ 2,1 мА, ВЫКЛ ≤ 1,2 мА. Уровни тока неисправности: открытое замыкание ≤ 0,2 мА, короткое замыкание ≥ 6,8 мА. Эквивалентный источник входного сигнала: 8 В 1 кОм типовой (8 В без нагрузки, 8 мА накоротко).Выход: Тип: Свободный от напряжения контакт реле SPDT. Материал контактов: Ag-сплав (не содержит Cd), с золотым покрытием. Номинал контактов: 4 A 250 В переменного тока 1000 ВА, 4 A 250 В постоянного тока 120 Вт (резистивная нагрузка). Минимальный ток переключения контактов: 1 мА. Отключающая способность при нагрузке постоянного и переменного тока: см. руководство по эксплуатации. Механический / электрический ресурс: 5 * 10⁶ / 3 * 10⁴ операций, типичный. Время срабатывания / отпускания: 8 / 4 мс, типичное. Частотная характеристика: 10 Гц максимум.Изоляция: Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/ I.S. In 500 В; Out/Supply 2,5 кВ; Out/Out 2,5 кВ.Условия окружающей среды: Рабочая температура: от -40 до +70 °C. Температура хранения: от -45 до +80 °C.Описание безопасности: Оборудование: Сопутствующее оборудование и неискрящее электрооборудование. Параметры безопасности: Uo = 10,5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: Тип: DIN-рейка 35 мм, с шиной питания или без нее. Вес: около 120 г. Подключение: с помощью поляризованных разъемных винтовых клеммных колодок, рассчитанных на подключение проводов сечением до 2,5 мм² (13 AWG). Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.Сертификаты:ATEX, IECEx, UL, FM, DNV, TUV, NEPSI, PESO, CML, SGS, CCVE, KR, и другие для международного соответствия.
