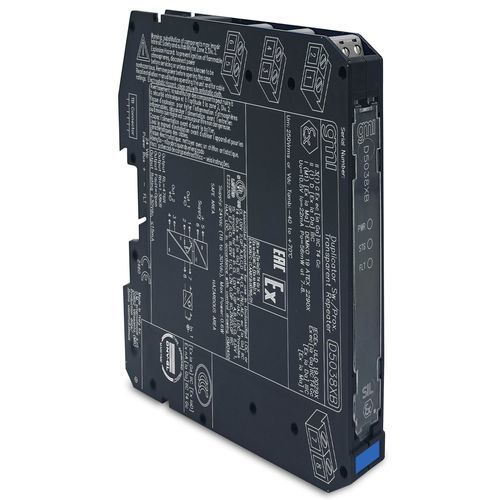

M-Bus адаптер тока D5038XB

универсальный

Повторитель для выключателей/бесконтактных датчиков D5038 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа на выход в безопасной зоне. Выходной порт может принимать два различных значения импеданса (RL или RH) или полностью открываться. Выход модуля повторяет состояние входа в соответствии со следующим соответствием: низкое состояние входа -> RL, высокое состояние входа -> RH. Кроме того, выход может быть настроен на инвертирование состояния входа. В обоих случаях выход открывается при возникновении любой неисправности (обрыва или короткого замыкания) на соответствующем входе.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2Обнаружение обрыва и короткого замыкания на полеУниверсальное зеркальное отображение неисправности на PLC DILine monitoring transparencyПрограммируемость на поле с помощью DIP-переключателяТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, два канала на блокТехнические характеристики:Питание:Напряжение: 24 В пост. тока ном. (от 18 до 30 В пост. тока), с защитой от обратной полярности.Потребляемый ток: 30 мА (D5038D), 25 мА (D5038X), 15 мА (D5038S), @ 24 В пост. тока, типичное.Рассеиваемая мощность: 1.0 Вт (D5038D), 1,0 Вт (D5038X), 0,4 Вт (D5038S), @ 24 В пост. тока, типовая.Вход:Уровни входного коммутационного тока: ON ≥ 2,1 мА, OFF ≤ 1,2 мА.Open Fault: Ток ≤ 0,05 мА.Короткое замыкание: Сопротивление ≤ 100 Ом.Отсутствие неисправности: Ток ≥ 0,35 мА и сопротивление ≥ 360 Ω.Входной эквивалентный источник: 8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткое замыкание).Выход:Тип: Полупроводниковые реле SPST без напряжения, с последовательным (RL) и параллельным (RH-RL) сопротивлением, допуск ±5%.Импеданс неисправности: > 1 MΩ.Максимальное напряжение: 30 В пост. тока.Максимальный ток: 15 мА.Время срабатывания: 500 мкс.Частотная характеристика: 1 кГц максимум.Изоляция:Испытательное напряжение: I.S. In/Out 1,5 кВ; I.S. In/Supply 1,5 кВ; I.S. In/ I.S. In 500 В; Out/Supply 500 В; Out/Out 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Описание безопасности:Оборудование: Сопутствующее оборудование и неискрящее электрооборудование.Параметры безопасности: Uo = 10,5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нее, а также на заказной плате.Вес: 1 шт. Плата.Вес: Около 135 г (D5038D и D5038X), 120 г (D5038S).Подключение: С помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения проводов сечением до 2,5 мм² (13 AWG).Размеры: Ширина 12,5 мм, Глубина 123 мм, Высота 120 мм.
