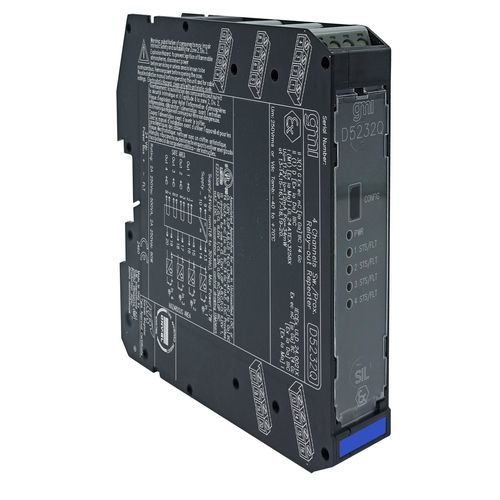

M-Bus адаптер тока D5232Q

ATEXSIL 2

I.S. SIL2 Повторитель реле-выхода выключателя/бесконтактного датчикаПовторитель выключателя/бесконтактного датчика D5232 - это модуль, подходящий для приложений, требующих уровня SIL 2 в системах, связанных с безопасностью, для отраслей с высоким уровнем риска. Модуль может быть сконфигурирован для переключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа для контакта реле в безопасной зоне. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных оконечными резисторами. Функцию перехода от входа к выходу можно инвертировать, а сигналы можно дублировать.SIL 2 / SC 3 (ожидается)Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2Высокий выходной токОбнаружение обрыва и короткого замыкания поляДоступна инверсия входаДоступно дублированиеТрехпортовая изоляция, вход/выход/питаниеВысокая плотность, четыре канала на блокТехнические характеристики:Питание:Напряжение: 24 В пост. тока (18 - 30 В пост. тока), защищен от обратной полярности.Потребляемый ток: 75 мА @ 24 В пост. тока при коротком замыкании входа и выхода закрыты, типичный.Рассеиваемая мощность: 1.8 Вт @ 24 В пост. тока при коротком замыкании входа и выхода, типичная, без учета рассеиваемой мощности выходных контактов.Вход:Тип: Источник напряжения в соответствии со стандартом NAMUR.Входной эквивалент источника: 7,5 В/1 кΩ типовой (7,5 В без нагрузки, 7,5 мА при коротком замыкании).Уровни входного коммутационного тока: ON ≥ 2,1 мА, OFF ≤ 1,2 мА.Отсутствие неисправности: входной ток ≥ 0,35 мА и входное сопротивление ≥ 360 Ω.Разомкнутая неисправность: входной ток ≤ 0,05 мА.Короткое замыкание: входное сопротивление ≤ 100 Ω.Выход:Тип: Свободный от напряжения контакт реле SPST.Материал контакта: AgNi90/10.Номинальная мощность контактов: 2 A 250 В переменного тока 500 ВА, 2 A 250 В постоянного тока 80 Вт (резистивная нагрузка).Механический / электрический ресурс: 15 * 10⁶ / 10 * 10⁴ операций, типичный.Задержка между входом и выходом: 20 мс, максимум.Частотная характеристика: 10 Гц, максимум.Изоляция:Испытательное напряжение: I.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; Out/Supply 500 В; Out/Out 500 В.Условия окружающей среды:Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Описание безопасности:Оборудование: Сопутствующее оборудование и неискрящее электрооборудование.Параметры безопасности: Uo = 11,2 В, Io = 12 мА, Po = 34 мВт на клеммах 13-14, 15-16, 17-18, 19-20. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж:Тип: DIN-рейка 35 мм, с шиной питания или без нее.Вес: около 175 г.Подключение: с помощью поляризованных вставных разъемных винтовых клеммных колодок, рассчитанных на клеммы до 2,5 мм² (13 AWG).Размеры: Ширина 22,5 мм, Глубина 123 мм, Высота 120 мм.Статус: ACTIVECertifications:ATEX: UL ATEX D5232, D5233 Series English Certificate (Европа, UL 24 ATEX 3258X, UL, 2024-11-08)Ex: UL-cUL D5232, D5233 Divisions and Zones (Северная Америка, UL-US-2438735-0, UL, 2024-11-14)IECEx: UL IECEx D5232, D5233 Series English Certificate (Международный, IECEx ULD 24.0021X, UL, 2024-11-08)Maritime: KR Maritime Certificate D5000 Series (Международный, MIL20769-EL002, KR, 2024-06-26)Maritime: DNV Maritime Certificate TAA00001U0 для серии D5000 (международный, TAA00001U0, DNV-GL, 2024-04-02)Декларации соответствия:Декларация соответствия ЕС для D5232, D5233Декларация соответствия G3
