M-Bus адаптер тока D5031S

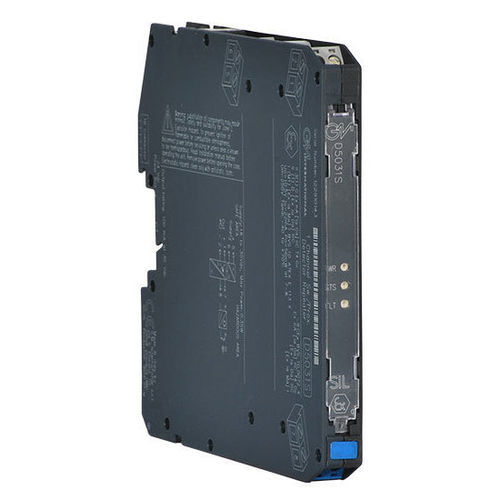

Повторитель для выключателей/бесконтактных датчиков D5031 - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах, связанных с безопасностью, в отраслях с высоким уровнем риска. Модуль может быть сконфигурирован для выключателей или бесконтактных датчиков, расположенных в опасной зоне, и повторяет состояние входа для транзистора с открытым коллектором в безопасной зоне. Выбираемая схема обнаружения неисправностей доступна для бесконтактных датчиков или выключателей, оснащенных концевыми резисторами. В двухканальной модели второй выход может быть настроен на повторение второго входа, дублирование первого входа или на сообщение о неисправности первого входа. При необходимости выход можно также инвертировать.SIL 3 / SC 3Вход из зоны 0/Div. 1Установка в зоне 2/Div. 2Выход высокочастотного транзистораОбнаружение обрыва и короткого замыкания в полевых условияхПрограммируемость с помощью DIP-переключателяТрехпортовая изоляция, вход/выход/питаниеТехнические данныеНапряжение24 В пост. тока (18-30 В пост. тока), защита от обратной полярности.Потребляемый ток12 мА @ 24 В пост. тока при коротком замыкании входа и закрытом транзисторе, типичный.Рассеиваемая мощность0,30 Вт @ 24 В пост. тока при коротком замыкании входа и закрытом транзисторе, типичный.ВходУровни тока переключения входаON ≥ 2,1 мА, OFF ≤ 1,2 мА.Уровни тока неисправностиоткрытое повреждение ≤ 0,2 мА, короткое повреждение ≥ 6,8 мАЭквивалентный источник входа8 В 1 kΩ типичный (8 В без нагрузки, 8 мА короткое).Тип выходаТип выходаБезнапряженный транзистор с открытым коллектором SPST с оптопарой.Номинал открытого коллектора/дренажа100 мА @ 35 В постоянного тока (≤ 1,5 В падения напряжения).Ток утечки≤ 50 мкА @ 35 В постоянного тока.Время отклика≤ 100 мкс.Частотная характеристика5 кГц максимум.ИзоляцияТест. напряжениеI.S. In/Out 2,5 кВ; I.S. In/Supply 2,5 кВ; I.S. In/ I.S In 500 В; Out/Supply 500 В; Out /Out 500 В.Условия окружающей средыТемпература эксплуатации в пределах от -40 до +70 °C.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUo = 10,5 В, Io = 22 мА, Po = 56 мВт на клеммах 7-8, 9-10. Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Тип монтажаDIN-рейка 35 мм, с шиной питания или без нее или на заказной терм. Вес около 110 г.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм² (13 AWG).РазмерыШирина 12,5 мм, Глубина 123 мм, Высота 120 мм.Основные характеристики / Технические характеристикиКаналы: 1Статус: ACTIVПолитика жизненного цикла продукта: EN
