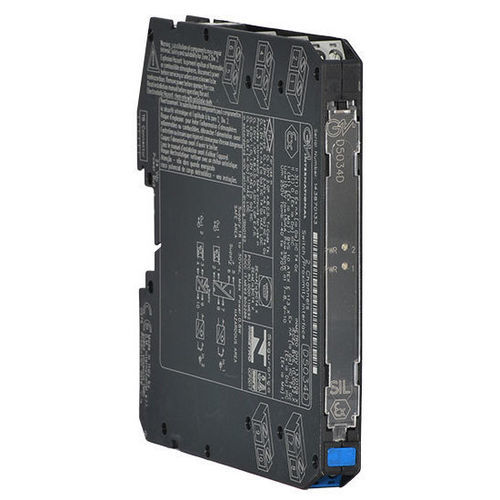

M-Bus адаптер тока D5034D

Репитер переключателя/датчика приближения D5034D - это модуль, подходящий для приложений, требующих уровня SIL 3 в системах безопасности для высокорисковых отраслей. Устройство может быть подключено к переключателям или датчикам приближения, расположенным в опасных зонах, и повторяет входной ток на выходе в безопасной зоне. Цифровые входные карты DCS/PLC, совместимые с устройствами NAMUR, могут обнаруживать состояние/неисправность датчиков приближения или переключателей, оснащенных оконечными резисторами, в прозрачном режиме через модуль. - Уровень безопасности SIL 3/SC 3 - Вход из зоны 0/Div. 1 - Установка в зоне 2/Div. 2 - 2 полностью независимых канала - Отражение неисправностей на NAMUR DI PLC - Высокая точность - Трехпортовая изоляция: вход/выход/питание - Высокая плотность, два канала на устройство Технические характеристики: Питание - Напряжение: 24 В постоянного тока номинальное (от 18 до 30 В постоянного тока), защита от обратной полярности. - Потребление тока: 30 мА при 24 В постоянного тока с короткозамкнутым входом, типично. - Рассеяние мощности: 0.72 Вт при 24 В постоянного тока с короткозамкнутым входом, типично. Вход - Диапазон тока: ≥ 0.1 мА до ≤ 8.0 мА. - Эквивалентный источник входа: 8 В 1 кОм типично (8 В без нагрузки, 8 мА короткое замыкание). Выход - Тип: 0.1 до 8.0 мА в режиме поглощения, V макс. 30 В, ограничение тока ≈ 8 мА, повторяет уровень входного тока. - Время отклика: 1 мс (пошаговое изменение от 0 до 100%). - Рассеяние мощности: 0.4 Вт при 24 В постоянного тока с короткозамкнутым входом, типично. Производительность - Условия ссылки: Питание 24 В, температура окружающей среды 23 ± 1 °C. - Точность калибровки: ≤ ± 0.25 % FSR. - Точность линейности: ≤ ± 0.25 % FSR. - Влияние температуры: ≤ ± 0.03 % FSR на ноль/диапазон при изменении на 1 °C. Изоляция - Испытательное напряжение: IS вход/выход 2.5 кВ; IS вход/питание 2.5 кВ; IS вход/IS вход 500 В; выход/питание 500 В; выход/выход 500 В. Условия окружающей среды - Рабочая температура: пределы температуры –40 до +70 °C. - Температура хранения: пределы температуры –45 до +80 °C. Описание безопасности - Связанное оборудование: Связанные устройства и взрывозащищенное электрическое оборудование. - Параметры безопасности: Uo = 10.5 В, Io = 15 мА, Po = 39 мВт на клеммах 7-8, 9-10. Um = 250 В (rms) или В постоянного тока, -40 °C ≤ Ta ≤ 70 °C. Монтаж - Тип: DIN-рейка 35 мм, с шиной питания или без нее, или на пользовательской плате. - Вес: около 140 г. - Подключение: через поляризованные разъемные винтовые клеммные блоки для подключения до 2.5 мм² (13 AWG). - Размеры: Ширина 12.5 мм, глубина 123 мм, высота 120 мм. - Статус: Активен - Каналы: 2
