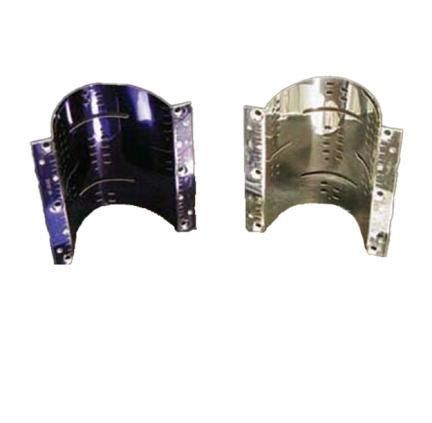

Круглый рефлектор

Обзор
Дихроичные отражатели идеально подходят для процессов УФ‑отверждения на термочувствительных подложках, так как минимизируют отражение тепла на подложку. Эти отражатели легко устанавливаются в существующие микроволновые облучатели Fusion UV или используются в новых системах УФ‑отверждения.

Подробности
Дихроичные отражатели имеют на поверхности 50 и более слоев диэлектрического покрытия. Покрытие отражает ультрафиолетовые (UV) длины волн и поглощает значительную часть более длинноволнового инфракрасного (IR) излучения; поглощённое IR‑тепло рассеивается с поверхности отражателя путём воздушного охлаждения. Размеры отражателей полностью соответствуют размерам стандартных отражателей, используемых в микроволновых УФ‑системах Fusion UV. Наши отражатели доступны в версиях Standard Dichroic и Dichroic Plus.

Важное примечание по технике безопасности
Лампы содержат ртуть. Утилизируйте в соответствии с местными, региональными или федеральными законами об утилизации.

Как они улучшают производительность УФ‑отверждения
Отфильтровывая видимое и ИК‑излучение, дихроичные отражатели направляют на целевую поверхность только пригодный для отверждения УФ‑свет. Это приводит к повышению интенсивности УФ в зоне отверждения и снижению тепловой нагрузки на термочувствительные подложки, такие как оптические волокна, пластики, электроника и специальные покрытия. Снижение нагрева способствует повышению стабильности системы и более равномерному отверждению при длительных запусках.

Преимущества

• Повышенная УФ‑эффективность: концентрирует полезную энергию отверждения на целевой области для более эффективной полимеризации УФ‑реактивных покрытий и клеев.
• Сниженная тепловая нагрузка: существенно уменьшает нагрев подложки во время УФ‑отверждения, что важно для пластиковых подложек, покрытых проводов, чувствительной электроники и тонких плёнок.
• Увеличенный срок службы системы: контроль избыточного тепла защищает компоненты, такие как кварцевые трубки, отражатели и светозащиты, и уменьшает тепловые циклы.
• Стабильные результаты процесса: стабильные тепловые условия обеспечивают более равномерную подачу УФ‑дозы и снижают разброс в глубине отверждения, адгезии и качестве поверхности.
• Более чистая зона отверждения: меньше нагрева приводит к меньшему количеству испарившихся загрязнителей и снижает частоту очистки.

Версии

• Standard Dichroic Reflector: разработан в первую очередь для работы с лампой D, чернилами и некоторыми относительно медленными процессами.
• Dichroic Plus Reflector: обеспечивает повышенную отражательную способность в диапазоне UVC (200–260 нм) для улучшенного поверхностного отверждения, как правило, с лампами H.

Применения

• Декорирование и покрытие пластиков
• Переобразование покрытий
• Маркировка и покрытие медицинских изделий
• Обработка электронных компонентов
• Оптические покрытия
• Декорирование в форме для автомобильной промышленности (IMD)

Установка и техническое обслуживание
Эти отражатели имеют те же размеры, что и стандартные отражатели Fusion UV, и легко устанавливаются в облучатели систем микроволнового УФ‑отверждения Fusion UV. Требуемые процедуры очистки и инспекции аналогичны процедурам для стандартных отражателей.

Технические характеристики

• 50 или более слоёв диэлектрического покрытия на поверхности отражателя для поглощения IR‑энергии
• Идентичные размеры со стандартным отражателем системы УФ‑отверждения (возможность ретрофита)
• Standard Dichroic Reflector: оптимизирован для лампы D, чернил и более медленных процессов
• Dichroic Plus Reflector: повышенная отражательная способность в диапазоне UVC (200–260 нм) для улучшенного поверхностного отверждения с лампами H
