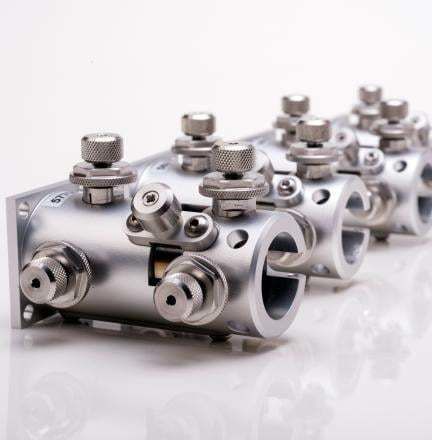

Соединитель волокна kineMATIX®

одномодовый

Обзор продукта
kineMATIX® — запатентованный оптомеханический кронштейн, предназначенный для выравнивания пучков лазерной системы iFLEX® в одномодовое волокно. Поставляется в виде манипулятора, входящего в комплект систем доставки волокна kineFLEX®, и оптимизирован для сохранения выравнивания при отсоединении и повторном подключении волокон.

Чрезвычайно стабильная оптомеханика
kineMATIX обеспечивает четыре оси регулировки (X, Y, наклон, поворот) и центральную пятую кнопку для быстрой замены/вставки волокна. Механизм обеспечивает воспроизводимость на субмикронном уровне и стабильность в субмикрорадианах. Конструкция, мало зависящая от температуры, и прочная конструкция поддерживают выравнивание лазера и волокна в широком диапазоне температур и при транспортировке.

Плаг‑энд‑плей производительность
В течение более 25 лет kineMATIX используется в OEM‑приборостроении и научных установках, где требуются съемные волоконные интерфейсы. Параметры выравнивания сохраняются при снятии волокна и остаются при его повторной установке, что обеспечивает стабильную воспроизводимость в модульных системах.

Документация
Доступен технический лист для системы доставки волокна kineFLEX® (документация на продукт ссылается на технический лист системы kineFLEX).

Технические характеристики

• Запатентованный оптомеханический кронштейн (kineMATIX®)
• Функция: выравнивание пучков iFLEX® в одномодовое волокно
• В комплекте с: kineFLEX® Fiber Delivery Systems
• Оси регулировки: X, Y, наклон, поворот (четыре оси) плюс центральная пятая кнопка для удаления/вставки волокна
• Воспроизводимость: субмикрон
• Стабильность: субмикрорадиан
• Конструкция, мало зависящая от температуры, для сохранения выравнивания в широких температурных диапазонах
• Прочная конструкция для поддержания выравнивания при транспортировке
• Plug & Play: выравнивание сохраняется после снятия и повторной вставки волокна
