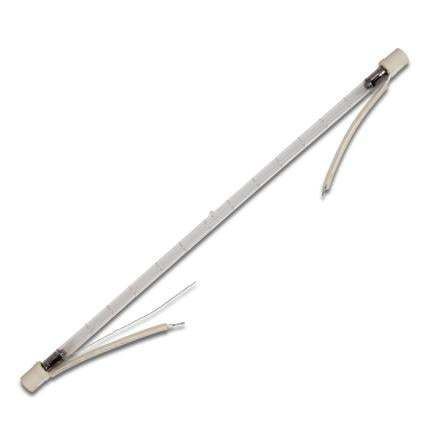

Трубчатая ампула SG304

УФ

Обзор
Excelitas разрабатывает и производит промышленные импульсные лампы для требовательных OEM и производственных применений. Доступны с колбами из кварца или боросиликатного стекла и в нескольких электродных технологиях; эти линейные лампы охватывают диапазон мощностей, напряжений и частот, соответствующих требованиям приложений. Excelitas предоставляет поддержку разработки, испытания и рекомендации по интеграции для оптимизации характеристик и ресурса лампы.

Применения

• УФ-дезинфекция
• УФ-отверждение
• Изображение
• Управление движением
• Термография
• Стробоскопия
• Насосование лазера

Технические данные (кратко)
Столбцы: Тип; Форма; Мощность; Анодное напряжение (мин/ном/макс) V; e; Длина стеклянного корпуса (мм); Общая длина (мм); Диаметр колбы Ø (мм); Расстояние между штырями (мм); Диаметр кольца (мм); Частота / кратность повторения (Гц); Ресурс (ч); Материал колбы; Катушка триггера; Триггерный конденсатор (µF); Первичное триггерное напряжение (V).

Модели

• SG304 — линейная; Мощность: 100 W; Анодное напряжение: 400 / 600 / 660 V; e: 100; Длина стеклокорпуса: 130 mm; Общая длина: 160 mm; Ø колбы: 8 mm; Частота: 5–100 Hz; Ресурс: 250 h; Материал колбы: Q1*; Катушка триггера: ZS 1052; Триггерный конденсатор: 0.22 µF; Первичное триггерное напряжение: 250 V.
• SG305 — линейная; Мощность: 25 W; Анодное напряжение: 400 / 550 / 600 V; e: 40; Длина стеклокорпуса: 69 mm; Общая длина: 103 mm; Ø колбы: 8 mm; Частота: 5–300 Hz; Ресурс: 250 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Триггерный конденсатор: 0.22 µF; Первичное триггерное напряжение: 200 V.
• EG 9902-1 — линейная; Мощность: 1500 W; Анодное напряжение: 350 / 480 / 500 V; e: 312; Общая длина: 392 mm; Ø колбы: 10 mm; Частота: 2–14 Hz; Ресурс: 500 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Триггерный конденсатор: 0.22 µF; Первичное триггерное напряжение: 250 V.
• GG 9902-1 — линейная; Мощность: 3000 W; Анодное напряжение: 600 / 750 / 800 V; e: 615; Общая длина: 695 mm; Ø колбы: 10 mm; Частота: 2–14 Hz; Ресурс: 500 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Триггерный конденсатор: 0.22 µF; Первичное триггерное напряжение: 251 V.

Примечания
* Типы стекла: Боросиликат B1 (стандарт) — автоматическая обработка; Боросиликат B2 — выдерживает примерно на 30% большую мощность по сравнению с B1, требует ручной обработки; Кварц Q1 — прозрачен для УФ; Кварц Q2 — сниженная генерация озона.

Технические характеристики

• SG304 — Форма: линейная; Мощность: 100 W; Анодное напряжение: 400 / 600 / 660 V; e: 100; Длина стеклокорпуса: 130 mm; Общая длина: 160 mm; Диаметр колбы: 8 mm; Частота: 5–100 Hz; Ресурс: 250 h; Материал колбы: Q1*; Катушка триггера: ZS 1052; Конденсатор: 0.22 µF; Первичное напряжение: 250 V.
• SG305 — Форма: линейная; Мощность: 25 W; Анодное напряжение: 400 / 550 / 600 V; e: 40; Длина стеклокорпуса: 69 mm; Общая длина: 103 mm; Диаметр колбы: 8 mm; Частота: 5–300 Hz; Ресурс: 250 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Конденсатор: 0.22 µF; Первичное напряжение: 200 V.
• EG 9902-1 — Форма: линейная; Мощность: 1500 W; Анодное напряжение: 350 / 480 / 500 V; e: 312; Общая длина: 392 mm; Диаметр колбы: 10 mm; Частота: 2–14 Hz; Ресурс: 500 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Конденсатор: 0.22 µF; Первичное напряжение: 250 V.
• GG 9902-1 — Форма: линейная; Мощность: 3000 W; Анодное напряжение: 600 / 750 / 800 V; e: 615; Общая длина: 695 mm; Диаметр колбы: 10 mm; Частота: 2–14 Hz; Ресурс: 500 h; Материал колбы: Q2*; Катушка триггера: ZS 1052; Конденсатор: 0.22 µF; Первичное напряжение: 251 V.
