Импульсный трансформатор

сухойдля лампывысокого напряжения

Обзор продукта

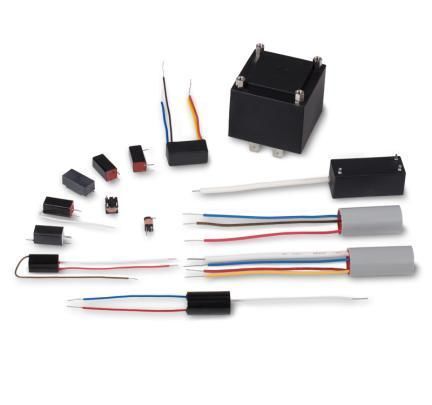

Триггеринг — это процесс, создающий начальную ионизацию в ксеноновой вспышке путем подачи высоковольтного импульса, который инициирует разряд. В большинстве систем применяют катушку возбуждения (трансформатор возбуждения) для генерации коротких ВЧ‑импульсов (обычно микросекунды или меньше). Excelitas поставляет различные катушки возбуждения в нескольких размерах и конфигурациях для внешнего и последовательного (series injection) возбуждения, имеются варианты для монтажа SMD.

Детали
Используются два основных подхода: последовательное введение (series injection) и внешнее возбуждение с соответствующими катушками.

Внешнее возбуждение подаёт ВЧ‑импульс для формирования тонкого ионизированного канала между анодом и катодом. Способы связи включают тонкую никелевую проволоку, обмотанную вокруг лампы, или металлическую полосу на корпусе лампы. Внешние катушки обычно меньше, легче и более экономичны для многих применений.

Последовательное возбуждение обеспечивает большую точность по времени и часто применяется с жидкостным охлаждением в лазерных лампах. Катушки для последовательного возбуждения, как правило, крупнее, поскольку они должны не только генерировать HV‑зажигание, но и выдерживать токи лампы в несколько тысяч ампер.

Технические характеристики (таблица)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* Некоторые позиции также доступны в материалах для высоких температур.

Технические характеристики

• Функция: создаёт начальную ионизацию в ксеноновых вспышках посредством коротких ВЧ‑импульсов.
• Типы возбуждения: внешнее возбуждение и последовательная инъекция (series injection).
• Внешнее возбуждение: ВЧ‑импульс связанный через тонкую никелевую проволоку или металлическую полосу; подходит для компактных и более дешёвых конструкций.
• Последовательное возбуждение: обеспечивает высокую точность по времени и рассчитано на очень большие токи лампы; используется с жидкостным охлаждением в лазерных лампах.
• Доступные серии: варианты ZS, STS 36 и SMD‑совместимые версии.
• Ключевые электрические параметры по деталям: вторичное напряжение (kV), первичное напряжение (V), энергия триггера (mWs), мощность триггера (W), коэффициент трансформации, первичная индуктивность (µH), рекомендуемый диапазон конденсатора триггера (CZ / µF).
• Физические размеры по деталям: ширина, высота, длина в мм.
• Варианты для высоких температур отмечены там, где применимо.
