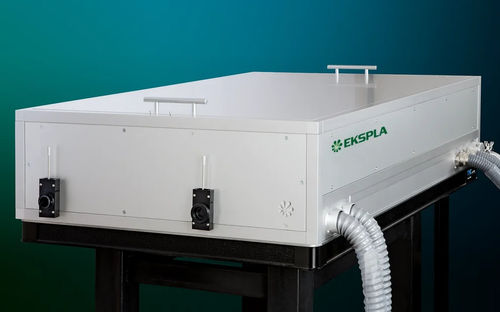

Импульсная лазерная система NanoFlux HP

наносекундамодулятор добротноститвердотельная

Серия NanoFlux HP — это высокомощные диодные накачки наносекундных усилительных систем, предназначенные для обеспечения высокоэнергетических импульсов с высокой частотой повторения. Эти электрооптические Q-ключевые наносекундные усилительные системы Nd:YAG основаны на проверенной в промышленности технологии и подходят для приложений, требующих высокоинтенсивных, высокоярких импульсов с равномерным профилем луча и низкой дивергенцией. Система может быть настроена для конкретных требований, включая интеграцию собственного источника семян клиента, многоканальные выходы, усиление импульсов и многое другое. Главный генератор может производить импульсы длиной всего несколько наносекунд, а усилители мощности используют пространственное формирование луча для достижения супергауссовского выходного профиля луча. Гармонические генераторы с температурно-стабилизированными нагревателями доступны для генерации второй и третьей гармоник, обеспечивая высокую спектральную чистоту. Управление системой возможно через панель управления, USB, LAN и, по желанию, RS232, с использованием специального программного обеспечения для Windows. Серия NanoFlux HP предлагает различные варианты настройки, такие как портативный корпус промышленного класса с интегрированными источниками питания и охлаждающими блоками.

Особенности

• До 5 Дж при 1064 нм выходной энергии импульса
• Частота повторения до 1 кГц
• Многоканальная версия: 2 Дж на канал при 1064 нм
• Длительность импульса от 2 нс до 500 нс
• Пространственный супергауссовский профиль луча
• Низкие затраты на обслуживание и длительный срок службы диодов
• Доступна опция управления переменной длительностью импульса и временной формой импульса (AWG)
• Различные возможности настройки для конкретных приложений
• Высокоэффективные камеры диодной накачки
• Малый размер лазерной головки и интеграция OEM по запросу
• Внутренняя диагностика системы
• Компенсация термически индуцированной двулучепреломления для высоких частот повторения импульсов
• Интегрированная вакуумная система для перевода изображений для плавного супергауссовского профиля луча
• Доступна версия с импульсами
• Опциональные термостабилизированные генераторы второй и третьей гармоник
• Опциональный портативный лазерный корпус промышленного класса с интегрированными источниками питания и охлаждающими блоками

Применение

• Томсоновское рассеяние
• Многоступенчатая накачка OPCPA
• Нелинейная оптика
• Накачка Ti:S

Опции

• AWG: Генератор произвольной формы волны для управления временной формой импульса в диапазоне 1–50 нс с шагом 125 пс
• AW: Опция водо-воздушного охлаждения, заменяет или дополняет водо-водяной охлаждающий блок
• Внешнее вакуумное питание: Внешний вакуумный насос и трубопроводы
• Многоканальная опция: Несколько выходов с одинаковой или разной длиной волны/энергией, до 8 каналов
• G: Пространственный профиль луча, похожий на гауссовский (уменьшает выходную энергию основного на ~80%)

Технические характеристики

• Выходная энергия (при 1064 нм): до 5 Дж (зависит от модели)
• Выходная энергия (при 532 нм): до 3 Дж (зависит от модели, опциональный гармонический модуль)
• Выходная энергия (при 355 нм): до 1,2 Дж (зависит от модели, опциональный гармонический модуль)
• Частота повторения импульсов: до 1 кГц
• Длительность импульса: 5 ± 1 нс стандарт, доступны регулируемые импульсы
• Стабильность энергии импульса: ≤0,5% при 1064 нм, ≤0,8% при 532 нм, ≤2% при 355 нм
• Долгосрочный дрейф мощности: ±2%
• Пространственный профиль луча: супергауссовский
• Диаметр луча: 7–15 мм (зависит от модели)
• Стабильность направления луча: ≤30 µрад
• Дивергенция луча: ≤0,5–0,7 мрад
• Джиттер оптического импульса: ≤0,2 нс
• Поляризация: линейная
• Размер лазерной головки (Ш×Д×В): 600×1200×300 мм до 900×2000×300 мм (зависит от модели)
• Размер источника питания (Ш×Д×В): 553×600×830 мм до 553×600×1800 мм (зависит от модели)
• Длина кабеля: 2,5 м (до 5 м доступно по запросу)
• Требования к питанию: 208, 380 или 400 В AC, трехфазное, 50/60 Гц
• Потребление энергии: ≤6–20 кВт (зависит от модели)
• Подача воды: ≤8–20 л/мин, 2 Бар, макс 20 °C
• Рабочая температура окружающей среды: 22 ± 2 °C
• Температура хранения окружающей среды: 15–35 °C
• Относительная влажность (без конденсации): ≤80%
• Чистота помещения: ISO класс 7

Примечание

• Лазер должен быть постоянно подключен к сети. Если он отключен более чем на 1 час, перед включением требуется несколько часов на прогрев.
