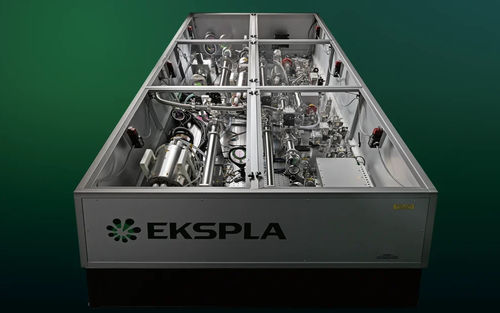

Фемтосекундная лазерная система UltraFlux HR

твердотельнаяволоконнаянастраиваемая

Серия UltraFlux HR - это компактная фемтосекундная лазерная система с высокой частотой повторения и перестраиваемой длиной волны, которая объединяет в себе преимущества двухвыводного сверхбыстрого волоконного лазера, твердотельных технологий и технологий параметрического усиления чирпированных импульсов. Эта система основана на новой технологии OPCPA (Optical Parametric Chirped Pulse Amplification) и имеет запатентованную конструкцию переднего фронта (патенты EP2827461 и EP2924500). Система имеет диапазоны перестройки длины волны 750-960 нм, 375-480 нм, 250-320 нм и 210-230 нм и обеспечивает энергию импульса до 14 мДж при частоте повторения 1 кГц. Он обеспечивает превосходную стабильность энергии импульса (≤ 1 % RMS) и долгосрочную стабильность средней мощности (≤ 1,5 % RMS за 8-часовой период). Система может быть оснащена идеально синхронизированными фемтосекундными и пикосекундными выходными параметрами, перестройкой длины волны без использования рук и высококонтрастными импульсами без дополнительного оборудования для улучшения. Особенности

• На основе технологии OPCPA
• Запатентованная конструкция переднего фронта (EP2827461, EP2924500)
• Диапазоны перестройки длины волны: 750-960 нм, 375-480 нм, 250-320 нм, 210-230 нм
• До 14 мДж энергии импульса при частоте повторения 1 кГц
• Отличная стабильность энергии импульса: ≤ 1 % RMS
• Отличная долгосрочная стабильность средней мощности: ≤ 1.5 % RMS в течение 8 часов
• Возможность синхронизированного вывода фс и пс
• Бесплатная настройка длины волны
• Высококонтрастные импульсы без дополнительного оборудования

Применение

• Широкополосный CARS и SFG
• Фемтосекундная спектроскопия с зондом накачки
• Нелинейная спектроскопия
• Генерация высоких гармоник

Описание В серии UltraFlux HR используется пикосекундный волоконный лазер с двойным выходом, позволяющий засеять пикосекундный DPSS-лазер накачки и фемтосекундный параметрический усилитель со спектрально расширенным выходом. Такой подход упрощает систему, исключая фемтосекундный регенеративный усилитель и устраняя необходимость в синхронизации импульсов накачки и засева, обеспечивая практически нулевой джиттер между каналами. При этом повышается контрастность выходного импульса в пикосекундном и наносекундном временном масштабе. Все лазерные системы серии UltraFlux собираются на жесткой макетной плате или оптическом столе, что обеспечивает превосходную долговременную стабильность. Модульная внутренняя конструкция обеспечивает высокую степень настройки и легкую масштабируемость, с возможностью добавления пользовательских спецификаций или нескольких каналов. Использование технологии параметрического усиления чирпированных импульсов и нового сверхбыстрого волоконного лазера позволяет проводить передовые эксперименты с фемтосекундным зондом накачки, нелинейной спектроскопией, генерацией высоких гармоник и другими сверхбыстрыми научными приложениями. Опции

• -F10: опция Short Pulse сокращает длительность выходного импульса до ≤ 10 фс (перестройка длины волны недоступна с этой опцией)
• -CEP: стабилизация CEP до ≤ 400 мрад (пассивная и активная стабилизация CEP)
• -DM: опция Deformable Mirror для улучшения отношения Штреля до > 0.9
• -SH/TH/FH: выходы второй, третьей и четвертой гармоник (эффективность преобразования из сигнала ~20%, ~5%, ~1%; не одновременно с выходом сигнала)
• -ps out: Дополнительный выход ps, оптически синхронизированный с основным выходом системы (может быть одновременным или неодновременным)
• -AW: Воздушно-водяное охлаждение (не требуется внешняя вода; рассеивание тепла равно общей потребляемой мощности)

Спецификации

• Варианты моделей: UltraFlux FT031k, FT31k, FT61k, FT141k
• Выходная энергия (сигнал): 300 мкДж (FT031k), 3 мДж (FT31k), 6 мДж (FT61k), 14 мДж (FT141k)
• Выходной сигнал: 60 мкДж, 0,6 мДж, 1,5 мДж, 3,5 мДж
• TH-выход: 15 мкДж, 150 мкДж, 0,4 мДж, 1,2 мДж
• FH-выход: 3 мкДж, 30 мкДж, 100 мкДж, 300 мкДж
• Частота повторения импульсов: 1 кГц
• Диапазон перестройки длины волны (сигнал): 750-960 нм
• Диапазон перестройки длины волны (SH): 375-480 нм
• Диапазон перестройки длины волны (TH): 250-320 нм
• Диапазон перестройки длины волны (FH): 210-230 нм
• Шаги сканирования: 5 нм (сигнал, SH), 3 нм (TH), 2 нм (FH)
• Длительность импульса: 40 ± 20 фс
• Стабильность энергии импульса: ≤ 1,5% (FT031k), ≤ 1% (другие)
• Длительный дрейф мощности: ± 1,5%
• Пространственный профиль луча: Гауссовый (FT031k), супергауссовый (другие)
• Диаметр луча: ~2 мм (FT031k), ~5 мм (FT31k), ~7 мм (FT61k), ~15 мм (FT141k)
• Стабильность наведения луча: ≤ 30 мкрад
• Временной контраст: APFC (в пределах ±50 пс): 10^10:1; пре-импульс (50-10 пс): 10^8:1; Пре-импульс (10-1 пс): 10^6:1; Пост-импульс (после 20 пс): 10^6:1
• Джиттер оптического импульса (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (With -PLL option): ≤ 2 ps
• Поляризация: линейная, горизонтальная
• Размер лазерной головки (Ш×Г×В мм): 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Размер блока питания (Ш×Л×Г мм): 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Длина кабеля: 2.5 м
• Электрическая мощность: 200-240 В переменного тока, однофазная, 47-63 Гц (FT031k, FT31k); 208, 380 или 400 В переменного тока, трехфазная, 50/60 Гц (FT61k, FT141k)
• Потребляемая мощность: ≤ 1 кВт (FT031k), ≤ 2 кВт (FT31k), ≤ 5 кВт (FT61k), ≤ 8 кВт (FT141k)
• Подача воды: не требуется (FT031k, FT31k, FT61k), ≤ 5 л/мин, 2 Бар, макс. 20 °C (FT141k)
• Эксплуатационная температура окружающей среды: 22 ± 2 °C
• Температура окружающей среды для хранения: 15-35 °C
• Относительная влажность (без конденсации): ≤ 80%
• Клиничность помещения: 7 класс ISO
