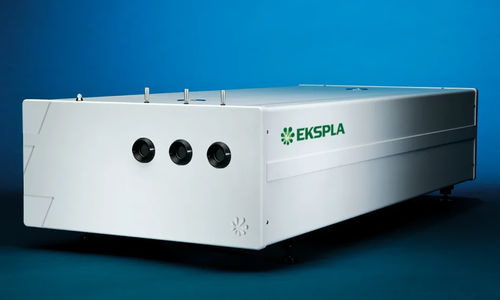

Импульсная лазерная система NanoFlux SLM

наносекундамодулятор добротноститвердотельная

Серия NanoFlux SLM представляет собой Nd:YAG лазеры с высокой энергией и одномодовым режимом (SLM) с Q-Switch, разработанные для требовательных приложений, требующих высокой энергии импульса и отличной стабильности. Эти электрооптические Q-ключевые наносекундные лазеры обеспечивают до 10 Дж на импульс и подходят для накачки OPO, OPCPA или красочных лазеров, голографии, LIF-спектроскопии, дистанционного зондирования, оптических испытаний и многого другого.

Особенности

• Энергия импульса до 10 Дж
• Длительность импульса от 2 до 25 нс
• Частота повторения импульсов 10 Гц
• Диодная накачка, самозасеянный мастер-осциллятор с одним продольным режимом (SLM)
• Стабильная мастер-осцилляторная полость, обеспечивающая выход в пространственном режиме TEM₀₀
• Отличная стабильность энергии импульса
• Экономичный усилитель мощности с накачкой от лампы-вспышки
• Стандартная длительность импульса 2 нс (2–25 нс опционально)
• Опции генератора гармоник с температурной стабилизацией
• Управление через клавиатуру, USB и LAN интерфейсы с поставляемым программным обеспечением для управления Windows (RS232 опционально)

Применение

• Обработка материалов
• Накачка лазеров OPO, OPCPA, Ti:Sapphire, красочных лазеров
• Голография
• Нелинейная лазерная спектроскопия
• Оптические испытания

Описание

• Инновационный дизайн мастер-осциллятора с диодной накачкой и самозасевом достигает SLM-выхода без внешних узкополосных семенных диодов или электроники блокировки резонатора.
• Стабильная мастер-осцилляторная полость обеспечивает выход в пространственном режиме TEM₀₀, что приводит к отличным характеристикам луча после усиления.
• Модели с улучшенной гауссовой подгонкой доступны для приложений, требующих гладкого, близкого к гауссовому профиля луча.
• Линейные усилители предоставляют экономичное решение для высокоэнергетических наносекундных систем с продвинутым формированием луча для гладких, без горячих точек пространственных профилей.
• Низкая деполяризация света позволяет эффективно генерировать до 4-й гармоники с опциональными встроенными генераторами гармоник.
• Угловые нелинейные кристаллические генераторы гармоник в температурно-стабилизированных нагревателях используются для генерации второй, третьей и четвертой гармоники с высокой спектральной чистотой и ручным или опциональным моторизованным переключением длины волны.
• Низкий оптический джиттер импульса относительно триггера Q-Switch позволяет надежную синхронизацию с внешним оборудованием.
• Управление системой доступно через панель управления, USB, LAN и опционально RS232, с программным обеспечением, совместимым с Windows.

Опции

• – G: Обеспечивает гауссовый профиль луча (уменьшает выходную энергию основного тона на ~80%)
• – AW: Опция воздушно-водяного охлаждения (заменяет или дополняет водо-водяной охлаждающий блок; тепловыделение равно общему потреблению энергии)
• – N2…N25: Опция более длительной длительности импульса (диапазон от 2 до 25 нс)

Технические характеристики

• Модели: NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Выходная энергия: при 1064 нм: 2000 мДж / 5000 мДж / 10000 мДж; при 532 нм: 1000 мДж / 2500 мДж / 5000 мДж; при 355 нм: 450 мДж / 1300 мДж / 2500 мДж; при 266 нм: 140 мДж / 750 мДж / 1500 мДж
• Частота повторения импульсов: 10 Гц
• Длительность импульса: 2 ± 0,5 нс (другие длительности 2–25 нс опционально)
• Стабильность энергии импульса: при 1064 нм: ≤ 0,8 %; при 532 нм: ≤ 1,5 %; при 355 нм: ≤ 3 %; при 266 нм: ≤ 4 %
• Долгосрочный дрейф мощности: ± 2 %
• Пространственный профиль луча: Супер-гауссов
• M²: 4,4 / 6,6 / 9,2 (в зависимости от модели)
• Диаметр луча: ~12 мм / ~18 мм / ~25 мм
• Стабильность направления луча: ≤ 25 µрад
• Дивергенция луча: ≤ 0,5 мрад
• Оптический джиттер импульса: ≤ 0,2 нс
• Ширина линии: ≤ 0,01 см⁻¹ (SLM)
• Поляризация: линейная, >90 %
• Размер лазерной головки (Ш×Д×В мм): 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Размер источника питания (Ш×Д×В мм): 550 × 600 × 1030 (или 2 блока для больших моделей)
• Длина кабеля: 5 м
• Требования к питанию: 208, 380 или 400 В AC, трехфазное, 50/60 Гц
• Потребление энергии: ≤ 5 кВА / ≤ 6 кВА / ≤ 8 кВА
• Подача воды: ≤ 5 л/мин, 2 Бар, макс 15 °C / ≤ 7 л/мин / ≤ 10 л/мин (в зависимости от модели)
• Рабочая температура окружающей среды: 22 ± 2 °C
• Температура хранения: 15–35 °C
• Относительная влажность (без конденсации): ≤ 80 %
• Чистота помещения: ISO Класс 7

Примечание: Лазер должен быть постоянно подключен к электросети. Если он отключен более чем на 1 час, требуется период прогрева в течение нескольких часов перед включением.
