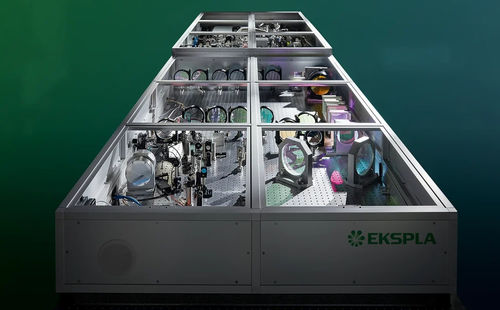

Фемтосекундная лазерная система UltraFlux HE

волоконнаядля промышленностидля спектроскопии

Серия UltraFlux HE - это высокоэнергетическая фемтосекундная лазерная система OPCPA (Optical Parametric Chirped Pulse Amplification), предназначенная для сложных научных и промышленных применений. Обеспечивая пиковую мощность до 30 ТВт на частоте до 10 Гц, она была первоначально разработана для ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) в Венгрии и теперь доступна для широкого круга применений. Система основана на запатентованной технологии OPCPA и оснащена задающим генератором, который представляет собой полностью волоконный источник пикосекундных лазерных семян на Yb-допировании с двумя волоконными выходами, что обеспечивает оптическую синхронизацию и устраняет необходимость в сложных системах временной синхронизации. Система Nd:YAG Picosecond Pump Laser включает усилители с диодной и ламповой накачкой, а также генераторы второй гармоники для преобразования длины волны. Фронтальная система NOPCPA состоит из нескольких подсистем, включая пикосекундный оптический параметрический усилитель, компрессор решетки, генератор белого света и фемтосекундный неколлинеарный оптический параметрический усилитель. В системе используется решетка или импульсный стрейнер типа Оффнера и ослепитель для фазовой компенсации высокого порядка, с несколькими каскадами усиления для достижения энергии импульсов до 1 Дж. Усиленные импульсы сжимаются до фемтосекундных длительностей, а выходная диагностика обеспечивает надежную работу "под ключ". Особенности

• На основе новой технологии OPCPA
• Запатентованная конструкция передней панели (EP2827461 и EP2924500)
• Энергия импульса до 1 Дж при частоте повторения 5 Гц
• Частота повторения импульсов от одного выстрела до 100 Гц
• Длительность импульса до 10 фс
• Энергия импульса до 50 мДж при 100 Гц
• Отличная стабильность энергии импульса: ≤ 1 % RMS
• Отличная долгосрочная стабильность средней мощности: ≤ 1.5 % RMS в течение 8 часов
• Возможна опция идеально синхронизированного выхода фс и пс
• Бесплатная настройка длины волны
• Высококонтрастные импульсы без дополнительного улучшающего оборудования

Применение

• Широкополосный CARS и SFG
• Фемтосекундная спектроскопия с зондом накачки
• Нелинейная спектроскопия
• Генерация высоких гармоник
• Ускорение частиц в бодрствующем поле
• Генерация рентгеновского излучения

Опции

• -F10: опция Short Pulse сокращает длительность выходного импульса до ≤ 10 фс (перестройка длины волны недоступна с этой опцией)
• -CEP: стабилизация CEP до ≤ 400 мрад (пассивная и активная стабилизация)
• -DM: опция Deformable Mirror для улучшения отношения Штреля до > 0.9
• -SH/TH/FH: выходы второй, третьей и четвертой гармоник (эффективность преобразования ~35%, ~12%, ~3% соответственно; не одновременно с выводом сигнала)
• -ps out: Дополнительный выход ps, оптически синхронизированный с основным выходом системы (может быть одновременным или неодновременным)
• -AW: Воздушно-водяное охлаждение (внешняя вода не требуется; рассеивание тепла равно общей потребляемой мощности)

Спецификации (выбранные модели)

• Выходная энергия (сигнал): 3 мДж (FT310), 100 мДж (FT10010), 50 мДж (FF50100-F10), 800 мДж (FF8005)
• SH выход: до 3,5 мДж
• TH выход: до 1,2 мДж
• FH выход: до 300 мкДж
• Частота повторения импульсов: 10 Гц (FT310, FT10010), 100 Гц (FF50100-F10), 5 Гц (FF8005)
• Диапазон перестройки длины волны (сигнал): 750-960 нм (FT310, FT10010), 840 нм (FF50100-F10, FF8005)
• Длительность импульса: 40 ± 20 фс (стандарт), ≤ 10 фс (опция F10)
• Стабильность энергии импульса: ≤ 1,5% (стандарт), ≤ 1% (FF50100-F10)
• Длительный дрейф мощности: ±1,5%
• Пространственный профиль луча: Супергауссовый
• Диаметр луча: от ~5 мм до ~80 мм в зависимости от модели
• Стабильность наведения луча: ≤ 20 мкрад
• Временной контраст: APFC (в пределах ±50 пс): 10¹⁰:1; предварительный импульс (50-10 пс): 10⁸:1; Предварительный импульс (10-1 пс): 10⁶:1; Пост-импульс (после 20 пс): 10⁶:1
• Джиттер оптического импульса (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (With -PLL option): ≤ 2 ps
• Поляризация: линейная
• Размер лазерной головки (Ш×Г×В): от 900 × 1500 × 300 мм до 1500 × 2000 × 500 мм (зависит от модели)
• Размер блока питания (Ш × Д × В): от 553 × 600 × 850 мм до 553 × 600 × 1800 мм
• Длина амбиентного кабеля: 5 м
• Электрическое питание: 200-240 В переменного тока однофазное или 208/380/400 В переменного тока трехфазное (в зависимости от модели)
• Потребляемая мощность: от ≤ 1 кВА до ≤ 11 кВА (в зависимости от модели)
• Подача воды: от ≤ 3 до ≤ 14 л/мин, 2 Бар, макс. 15-20 °C
• Эксплуатационная температура окружающей среды: 22 ± 2 °C
• Температура окружающей среды для хранения: 15-35 °C
• Относительная влажность (без конденсации): ≤ 80%
• Чистота помещения: 7 класс ISO

Примечание

• Лазер должен быть постоянно подключен к электросети. Если он отключен более чем на 1 час, перед включением необходимо прогреть его в течение нескольких часов.

Типичные модели

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Информация о заказе

• Схемы заказа и более подробная информация приведены в документации к изделию.

Характеристики / Технические характеристики

• Пиковая мощность: до 30 ТВт
• Энергия импульса: до 1 Дж
• Длительность импульса: до 10 фс
• Частота повторения: до 100 Гц
• Перестройка длины волны: 750-960 нм (сигнал), доступны гармоники
• Стабильность энергии импульса: ≤ 1-1.5% RMS
• Длительный дрейф мощности: ±1,5% в течение 8 часов
• Профиль луча: Супер-Гаусс
• Диаметр луча: зависит от модели
• Стабильность наведения: ≤ 20 мкрад
• Поляризация: линейная
• Электропитание: однофазное или трехфазное, зависит от модели
• Охлаждение: водяное или воздушно-водяное (опция)
• Требования к помещению: ISO Class 7, 22 ± 2 °C, ≤ 80% относительной влажности
