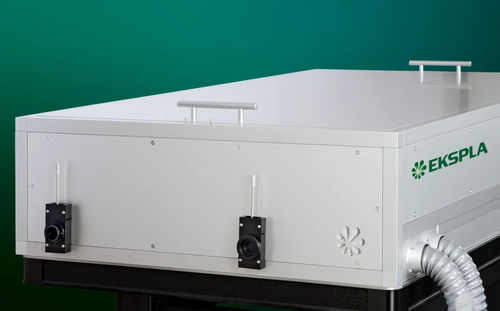

Импульсная лазерная система NanoFlux AWG

наносекундамодулятор добротноститвердотельная

Серия NanoFlux AWG представляет собой временно формируемые высокоэнергетические Nd:YAG лазеры, предназначенные для передовых научных и промышленных приложений. Основной особенностью этих лазеров является способность временно формировать выходные импульсы, достигаемая с помощью электрооптического модулятора, управляемого программируемым генератором произвольных форм сигналов (AWG).

Особенности

• Высокоэнергетические наносекундные лазеры
• Временно формируемые импульсы
• Энергия импульса до 10 Дж
• Частота повторения импульсов 10 Гц
• Генератор произвольных форм сигналов для формирования импульсов
• Регулируемая длительность импульса от 0,15 до 500 нс
• Отличная стабильность энергии импульса
• Экономичный усилитель мощности с лампой-вспышкой
• Опциональные температурно стабилизированные гармонические опции
• Супер-гауссов профиль луча

Применения

• Накачка OPCPA
• Фронт-энд для усилителей мощности
• Накачка Ti:Sapphire
• Лазерная обработка – упрочнение материалов лазерно-индуцированной ударной волной
• Физика плазмы и ударных волн

Описание
Лазерная система NanoFlux AWG начинается с одномодового CW лазера, который усиливается в волоконном усилителе. Управляемый AWG модулятор передает импульсы требуемой временной формы и длительности, которые затем усиливаются диодно-насосным регенеративным усилителем или полностью волоконным усилителем для достижения энергий, достаточных для одноходовых диодных и ламповых усилителей. Разрешение формирования импульсов составляет 125 пс, с максимальной длительностью импульса 500 нс. Система использует линейные усилители для высокоэнергетических наносекундных импульсов, с пространственным формированием луча для достижения плоского профиля луча. Углово-настроенные нелинейные кристаллические гармонические генераторы в температурно стабилизированных нагревателях используются для генерации второй, третьей и четвертой гармоник, с системой разделения гармоник, обеспечивающей высокую спектральную чистоту.

Опции

• – G: Обеспечивает гауссовый профиль луча (энергия импульса обычно на 80% ниже по сравнению со стандартной версией)
• – AW: Опция водно-воздушного охлаждения
• – N20…N500: Расширенные длительности импульсов AWG (выходные энергии, особенно для SHG выхода, указаны для одной длительности импульса с квадратной временной формой импульса)

Спецификации

• Модели: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• Выходная энергия при 1064 нм: 1500 мДж (N2k10-AWG), 5000 мДж (N5k10-AWG), 10 000 мДж (N10k10-AWG, 2 × 5 000 мДж)
• Выходная энергия при 532 нм: 1000 мДж (N2k10-AWG), 3000 мДж (N5k10-AWG), 6000 мДж (N10k10-AWG)
• Выходная энергия при 355 нм: уточняйте для всех моделей
• Частота повторения импульсов: 10 Гц
• Длительность импульса: 0,15 – 20 нс (переменная с шагом 125 пс; стандартная регулируемость 1–20 нс; возможно формирование импульсов 1–500 нс)
• Стабильность энергии импульса при 1064 нм: ≤ 0,5 %
• Стабильность энергии импульса при 532 нм: ≤ 1 %
• Долгосрочный дрейф мощности: ± 2 %
• Пространственный профиль луча: Супер-гауссов
• Диаметр луча: ~11 мм (N2k10-AWG), ~25 мм (N5k10-AWG, N10k10-AWG)
• Стабильность направления луча: ≤ 50 µрад
• Дивергенция луча: ≤ 0,5 мрад
• Джиттер оптического импульса: < 50 пс
• Ширина линии: одномодовый
• Поляризация: линейная, > 90 % (N2k10-AWG, N5k10-AWG), линейная (N10k10-AWG)
• Размер лазерной головки (Ш×Д×В мм): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• Размер источника питания (Ш×Д×В мм): 550 × 600 × 840 – 1 блок, 550 × 600 × 670 – 1 блок (N2k10-AWG); 550 × 600 × 1220 – 2 блока (N5k10-AWG); 550 × 600 × 1220 – 2 блока, 550 × 600 × 670 – 1 блок (N10k10-AWG)
• Длина кабеля: 5 м
• Требования к питанию: 208, 380 или 400 В AC, трехфазное, 50/60 Гц
• Потребление энергии: ≤ 6 кВА (N2k10-AWG), ≤ 9 кВА (N5k10-AWG), ≤ 13 кВА (N10k10-AWG)
• Подача воды: ≤ 5 л/мин, 2 Бар, макс 15 °C (N2k10-AWG); ≤ 8 л/мин, 2 Бар, макс 15 °C (N5k10-AWG); ≤ 12 л/мин, 2 Бар, макс 15 °C (N10k10-AWG)
• Рабочая температура окружающей среды: 22 ± 2 °C
• Температура хранения: 15 – 35 °C
• Относительная влажность (без конденсации): ≤ 80 %
• Чистота помещения: ISO Класс 7

Примечание: Лазер должен быть постоянно подключен к электросети. Если отключен более чем на 1 час, требуется период прогрева в течение нескольких часов перед включением.
