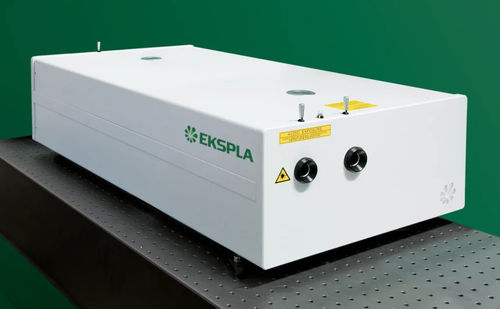

Усилитель сигнала PicoFlux HP

RFпикосекунда

Серия PicoFlux HP - это пикосекундные усилители с диодной накачкой с высокой частотой повторения, способные выдавать пикосекундные импульсы до 150 мДж при частоте повторения 1 кГц или 500 мДж при 100 Гц. Эти усилители обеспечивают высокую энергию импульсов, отличную стабильность энергии от импульса к импульсу и превосходное качество пучка, что делает их идеальными для таких требовательных приложений, как накачка OPCPA, нелинейная оптика и передовая спектроскопия. Особенности

• Пикосекундные усилители с диодной накачкой
• Энергия импульсов до 150 мДж
• 20 - 300 пс длительность импульса
• Высокая энергия импульсов до 2 кГц частота повторения импульсов
• Твердотельная конструкция с диодной накачкой
• Усовершенствованное формирование пучка для высокой энергии импульсов
• Внутренний или внешний источник засева
• Термически компенсация наведенного двулучепреломления
• Низкие эксплуатационные расходы
• Джиттер синхроимпульсов менее 10 пс RMS для запуска потоковых камер
• Управление через интерфейсы USB и LAN с помощью поставляемого программного обеспечения для управления Windows (RS232 опционально)
• Вакуумная система реле изображения
• Опциональные термостабилизированные вторая, генераторы третьей и четвертой гармоник
• Опциональная чрезвычайно точная синхронизация с внешним радиочастотным сигналом с помощью PLL
• Опциональный гауссоподобный пространственный профиль пучка с гауссовой подгонкой > 85% в ближнем поле
• Опционально уменьшенная длительность импульса до 20 пс

Применение

• Временное разрешение спектроскопии
• SFG/SHG спектроскопии
• Нелинейная спектроскопия
• OPCPA накачки
• OPG/OPA накачки
• Дистанционное лазерное зондирование
• Спутниковая дальнометрия
• Другие приложения спектроскопии и нелинейной оптики

Описание Усилители серии PicoFlux с высокой частотой повторения предназначены для засева от внешнего источника. Регенеративный усилитель с диодной накачкой обеспечивает усиление сигнала засева до стабильных импульсов уровня мДж для дальнейшего усиления в линейных усилителях. Усовершенствованная система формирования луча обеспечивает плавный пространственный профиль луча на выходе лазера без горячих точек. Низкая деполяризация света позволяет с высокой эффективностью генерировать вплоть до 4-й гармоники с помощью опциональных встроенных генераторов гармоник. В качестве альтернативы может быть установлен внутренний сеятель, отвечающий требованиям заказчика. Кристаллы LBO и/или BBO с угловой настройкой, установленные в термостабилизированных нагревателях, используются для генерации второй, третьей и четвертой гармоник. Система разделения гармоник обеспечивает высокую спектральную чистоту излучения и направляет его на выходные порты. Для удобства пользователя управление усилителем может осуществляться через интерфейсы USB и LAN (RS232 опционально) с помощью поставляемого программного обеспечения для управления Windows. Опции

• Настраиваемая длительность импульса от 20 пс до 300 пс (укорочение ниже 90 пс пропорционально снижает выходную энергию)
• 50 Гц или 100 Гц частота повторения импульсов (энергия может быть увеличена в ~4 раза)
• 2 кГц частота повторения импульсов (снижает выходную энергию основного излучения на ~50%)
• Гауссоподобный пространственный профиль пучка (снижает выходную энергию основного излучения на ~80%)
• Вход внешнего сеятеля через моторизованный каскад спектрального уширения (требуется >1.5 нДж на импульс @ 800 нм, 100 фс)
• Опция фазовой автоподстройки (PLL) для точной фиксации внешнего радиочастотного сигнала (джиттер электрического и оптического сигнала ≤ 3 пс)
• Выходы второй, третьей и четвертой гармоник (эффективность преобразования от основной: ~50%, ~30%, ~10%; не одновременно с основным выходом)
• Охлаждение "вода-воздух" (заменяет или дополняет блок охлаждения "вода-вода"; отвод тепла равен общей потребляемой мощности)

Спецификации

• Варианты моделей: PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Выходная энергия (фундаментальная): до 500 мДж (P500100), 30 мДж (P301k), 60 мДж (P601k), 130 мДж (P1301k)
• Выходная мощность SH: до 300 мДж, 20 мДж, 40 мДж, 85 мДж
• TH выход: до 200 мДж, 10 мДж, 20 мДж, 50 мДж
• FH выход: до 50 мДж, 3 мДж, 6 мДж, 15 мДж
• Частота повторения импульсов: 100 Гц (P500100), 1 кГц (другие)
• Длительность импульса: 90 ± 10 пс (стандарт), настраиваемая 20-300 пс
• Стабильность энергии импульса (фундаментальная): ≤ 0,5 % RMS
• Длительный дрейф мощности: ± 1,5 %
• Пространственный профиль луча: Супергауссовый (6-11-й порядок в ближнем поле)
• Диаметр пучка: ~12 мм (P500100), ~5 мм (P301k), ~7 мм (P601k, P1301k)
• Стабильность наведения пучка: ≤ 20 мкрад
• Дивергенция пучка: ≤ 0,5 мрад
• Предимпульсный контраст: > 200:1 (1000:1 по запросу)
• Джиттер оптического импульса (Trig out): ≤ 100 пс; (Pre-Trig out): ≤ 50 пс; (с PLL): ≤ 2 пс
• Поляризация: линейная
• Размер лазерной головки (Ш×Л×Г мм): 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Размер блока питания (Ш×Л×Г мм): зависит от модели
• Умбилическая длина: 2.5 м (до 5 м по запросу)
• Электрическая мощность: 208, 380 или 400 В переменного тока, трехфазная, 50/60 Гц
• Потребляемая мощность: ≤ 5 кВт (P500100, P301k), ≤ 10 кВт (P601k), ≤ 22 кВт (P1301k)
• Подача воды: до 40 л/мин, 2 Бар, макс. 15-20 °C (зависит от модели)
• Эксплуатационная температура окружающей среды: 22 ± 2 °C
• Температура окружающей среды при хранении: 15-35 °C
• Относительная влажность (без конденсации): ≤ 80 %
• Чистота помещения: 7 класс ISO
