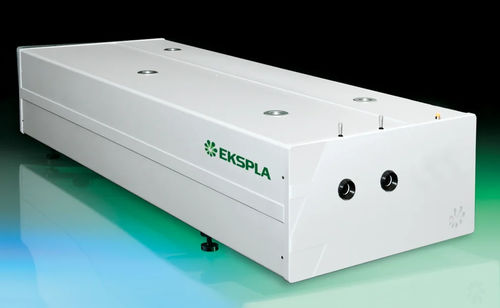

Лазерная система наносекунда NanoFLux MM

модулятор добротностинасоснаядля спектроскопии

Серия NanoFLux MM - это высокоэнергетические многомодовые Nd:YAG-лазеры с модуляцией добротности, предназначенные для получения наносекундных импульсов высокой энергии на длине волны 1064 нм. Эти лазеры обладают высокой энергией импульса, отличной стабильностью энергии от импульса к импульсу и превосходным качеством луча, что делает их идеальными для таких применений, как накачка OPO или Ti:Sapphire, обработка материалов и диагностика плазмы. Особенности

• Наносекундные лазеры высокой энергии
• До 10 Дж энергии импульса
• 5 нс длительности импульса (возможны варианты до 20 нс)
• 10 или 20 Гц частоты повторения импульсов
• Лучше чем 0.5% среднеквадратичной стабильности энергии импульса
• Выпускаются версии с M² до 90
• Высокоэффективные камеры накачки и усовершенствованное формирование луча для максимального извлечения энергии импульса
• Расслаивание между каскадами усилителя для плавного профиля луча на выходе лазера
• Компенсация термически индуцированного двулучепреломления
• Возможна температурная стабилизация второй, генераторы второй, третьей, четвертой и пятой гармоник
• Внутренняя/внешняя синхронизация с низким джиттером
• Надежная и стабильная лазерная головка
• Управление с помощью клавиатуры, интерфейсов USB и LAN с помощью поставляемого программного обеспечения для управления Windows (RS232 опционально)

Применение

• ОПО, Ti:Sapphire, накачка лазеров на красителях
• Обработка материалов
• Генерация и диагностика плазмы
• Нелинейная спектроскопия
• Дистанционное зондирование

Описание

• Q-switched oscillators разработаны как надежные и стабильные источники наносекундной засечки, производящие импульсы в сотни мДж из компактного корпуса. Легкий доступ к критическим отсекам обеспечивает простоту обслуживания.
• В версиях с высоким значением M² используется удлиненная конструкция осциллятора, позволяющая использовать большее количество режимов колебаний и обеспечивающая очень однородный и плоский профиль пучка, полезный для конкретных приложений.
• Линейные усилители серии NanoFLux представляют собой экономически эффективное решение для наносекундных систем высокой энергии. Усовершенствованное формирование пучка обеспечивает ровный пространственный профиль без горячих точек на выходе. Низкая деполяризация света позволяет эффективно генерировать вплоть до 4-й гармоники с помощью опциональных встроенных генераторов гармоник.
• Генераторы гармоник на нелинейных кристаллах с угловой настройкой, установленные в термостабилизированных радиаторах, используются для генерации второй, третьей и четвертой гармоник. Разделение гармоник обеспечивает высокую спектральную чистоту и направляет излучение на выходные порты. Генераторы гармоник могут быть встроены в лазерную головку или размещены вне ее. Переключение выходной длины волны осуществляется вручную, по запросу возможно моторизованное переключение.
• Триггер возможен от внутренних или внешних генераторов импульсов, со среднеквадратичным джиттером менее 0,5 нс относительно триггерного импульса Q-switch.
• Управление системой доступно через панель управления, USB и LAN интерфейсы (RS232 опционально), управление может осуществляться с ПК с помощью поставляемого программного обеспечения Windows.

Опции

• - G: Обеспечивает гауссоподобный профиль луча (энергия импульса обычно на 80% ниже, чем у стандартной версии)
• - M20...90: Обеспечивает плоский, гладкий профиль луча без горячих точек или дифракционных колец (M² > 20 или M² > 90)
• - RLI: дополнительное релейное изображение для гладкого профиля луча
• - AW: опция охлаждения вода-воздух (заменяет или дополняет блок охлаждения вода-вода; рассеивание тепла равно общей потребляемой мощности)
• - N10...N20: длительность импульса 10-20 нс (диапазон 2-25 нс)

Спецификации

• Исходящая энергия на длине волны 1064 нм: 3000 мДж (N3k10), 5000 мДж (N5k10), 7000 мДж (N7k10), 10000 мДж (N10k10)
• Исходящая энергия на длине волны 532 нм: 1500 мДж, 2500 мДж, 3500 мДж, 5000 мДж
• Исходная энергия при 355 нм: 1000 мДж, 1300 мДж, 1700 мДж, 2000 мДж
• Исходящая энергия при 266 нм: 270 мДж, 400 мДж, 500 мДж, 700 мДж
• Частота повторения импульсов: 10 Гц
• Длительность импульса: 5 ± 1 нс (стандарт), возможны другие длительности
• Стабильность энергии импульса на 1064 нм: ≤ 0,5%
• Стабильность энергии импульса на 532 нм: ≤ 1%
• Стабильность энергии импульса на 355 нм: ≤ 2%
• Стабильность энергии импульса на 266 нм: ≤ 3%
• Длительный дрейф мощности: ±2%
• Пространственный профиль луча: Супергауссовый
• М²: ~5 (стандарт), доступны версии с M² 20-90
• Диаметр луча: ~18 мм (N3k10, N5k10), ~25 мм (N7k10, N10k10)
• Стабильность наведения луча: ≤ 50 мкрад
• Дивергенция луча: ≤ 0.5 мрад
• Дрожание оптического импульса: ≤ 0,5 нс
• Ширина линии: ≤ 1 см-¹
• Поляризация: линейная
• Размер лазерной головки (Ш×Г×В мм): 460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
• Размер блока питания (Ш×Л×Г мм): 550×600×1250 (N3k10, N5k10, N7k10), 550×600×1640 (N10k10)
• Длина кабеля: 5 м
• Требования к питанию: 208, 380 или 400 В переменного тока, три фазы, 50/60 Гц
• Потребляемая мощность: ≤ 5 кВА (N3k10), ≤ 6 кВА (N5k10), ≤ 7 кВА (N7k10), ≤ 8 кВА (N10k10)
• Водоснабжение: ≤ 5 л/мин, 2 бар, макс. 15°C (N3k10, N5k10), ≤ 12 л/мин, 2 бар, макс. 15°C (N7k10, N10k10)
• Эксплуатационная температура окружающей среды: 22 ± 2°C
• Температура окружающей среды при хранении: 15-35°C
• Относительная влажность (без конденсации): ≤ 80%
• Чистота помещения: 7 класс ISO

Примечание

• Лазер должен быть постоянно подключен к электросети. Если он отключен более чем на 1 час, перед включением необходимо прогреть его в течение нескольких часов.
