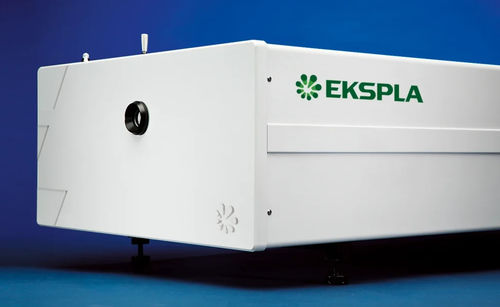

Усилитель сигнала PicoFlux HE

RFпикосекунда

Серия PicoFlux HE - это пикосекундные усилители с накачкой лампой-вспышкой, предназначенные для получения пикосекундных импульсов высокой энергии на длине волны 1064 нм. Эти усилители обеспечивают высокую энергию импульсов, отличную стабильность энергии от импульса к импульсу и превосходное качество луча, что делает их идеальными для таких требовательных приложений, как накачка OPCPA, нелинейная оптика и передовая спектроскопия. Особенности

• Пикосекундные усилители с накачкой вспышечной лампой
• Энергия импульсов до 2.2 Дж
• 20 - 300 пс длительность импульса
• 10 Гц частота повторения импульсов
• Регенеративный усилитель с диодной накачкой
• Внутренний или внешний источник засева
• Дополнительное формирование пучка для высокой энергии импульсов
• Компенсация термически индуцированного двулучепреломления конструкция
• Меньше 10 пс среднеквадратичного джиттера синхронизирующих импульсов для запуска потоковых камер
• Управление через интерфейсы USB и LAN с помощью поставляемого программного обеспечения для управления Windows (RS232 опционально)
• Система вакуумного реле изображения
• Опциональные термостабилизированные вторая, генераторы третьей и четвертой гармоник
• Опциональная чрезвычайно точная синхронизация с внешним радиочастотным сигналом с помощью PLL
• Опциональный гауссоподобный пространственный профиль пучка с гауссовой подгонкой > 85% в ближнем поле
• Опционально уменьшенная длительность импульса до 20 пс

Применение

• Временное разрешение спектроскопии
• SFG/SHG спектроскопии
• Нелинейная спектроскопия
• OPCPA накачки
• OPG/OPA накачки
• Дистанционное лазерное зондирование
• Спутниковая дальнометрия
• Другие приложения спектроскопии и нелинейной оптики

Описание Высокоэнергетические усилители серии PicoFlux предназначены для получения пикосекундных импульсов высокой энергии на длине волны 1064 нм. Высокая энергия импульса, отличная стабильность энергии от импульса к импульсу и превосходное качество луча делают эти усилители хорошо подходящими для таких приложений, как накачка OPCPA, нелинейная оптика и другие. Регенеративный усилитель / Дизайн усилителя мощности Усилители серии PicoFlux разработаны с возможностью засева от внешнего источника засева. Регенеративный усилитель с диодной накачкой обеспечивает усиление затравочного сигнала до стабильного импульса уровня мДж для дальнейшего усиления в линейных усилителях. Усовершенствованная система формирования луча обеспечивает плавный пространственный профиль луча на выходе лазера без горячих точек. Низкая деполяризация света позволяет с высокой эффективностью генерировать вплоть до 4-й гармоники с помощью опциональных встроенных генераторов гармоник. В качестве альтернативы может быть предусмотрена внутренняя сеялка, отвечающая требованиям заказчика. Встроенные генераторы гармоник Генераторы гармоник на нелинейных кристаллах с угловой настройкой, установленные в термостабилизированных радиаторах, используются для генерации второй, третьей и четвертой гармоник. Система разделения гармоник обеспечивает высокую спектральную чистоту излучения и направляет его на выходные порты. Простое и удобное управление лазером Управление усилителем может осуществляться через интерфейсы USB и LAN (RS232 - опционально). Для удобства управления с персонального компьютера поставляется программное обеспечение для Windows. Опции

• Настраиваемая длительность импульса от 20 пс до 300 пс (укорочение ниже 90 пс пропорционально снижает выходную энергию)
• Гауссоподобный пространственный профиль пучка (снижает выходную энергию фундамента на ~80%)
• Вход внешней сеялки через моторизованный каскад спектрального уширения (требуется >1.5 нДж на импульс @ 800 нм, ≤100 фс)
• Опция фазовой автоподстройки (PLL) для точной фиксации внешнего радиочастотного сигнала (джиттер электрического и оптического сигнала ≤3 пс)
• Выходы второй, третьей и четвертой гармоник (эффективность преобразования от основной: ~50%, ~30% и ~10% соответственно; не одновременно с основным выходом)
• Охлаждение "вода-воздух" (заменяет или дополняет блок охлаждения "вода-вода"; рассеивание тепла равно общей потребляемой мощности)

Спецификации

• Варианты моделей: PicoFlux P30010, P60010, P1k10, P2k10
• Выходная энергия (фундаментальная): 300 мДж, 600 мДж, 1000 мДж, 2200 мДж
• Выходной сигнал: 200 мДж, 400 мДж, 650 мДж, 1400 мДж
• ТН выход: 90 мДж, 180 мДж, 300 мДж, 660 мДж
• FH выход: 30 мДж, 60 мДж, 100 мДж, 220 мДж
• Частота повторения импульсов: 10 Гц
• Длительность импульса: 90 ± 10 пс (возможны другие длительности в диапазоне 20-300 пс)
• Стабильность энергии импульса (фундаментальная): ≤0,6%
• Стабильность энергии импульса (SH): ≤0,8%
• Стабильность энергии импульса (TH): ≤2%
• Стабильность энергии импульса (FH): ≤3%
• Длительный дрейф мощности: ±2%
• Пространственный профиль луча: Супергауссовый (6-11-й порядок в ближнем поле)
• Диаметр луча: 9 мм, ~11 мм, ~17 мм, ~23 мм (в зависимости от модели)
• Стабильность наведения луча: ≤30 мкрад
• Дивергенция луча: ≤0,5 мрад
• Предымпульсная контрастность: >200:1 (1000:1 по запросу)
• Джиттер оптического импульса (Trig out): ≤100 пс; (Pre-Trig out): ≤50 пс; (С PLL опцией): ≤2 пс
• Поляризация: линейная
• Размер лазерной головки (Ш×Л×Г мм): 600×1200×300, 600×1500×300, 600×1800×300, 900×1800×300
• Размер блока питания (Ш×Л×Г мм): 553×600×650, 553×600×830, 553×600×1230
• Длина амбилика: 2,5 м (до 10 м по запросу)
• Электрическая мощность: 200-240 В переменного тока, однофазный, 47-63 Гц (P30010, P60010); 208, 380 или 400 В переменного тока, трехфазный, 50/60 Гц (P1k10, P2k10)
• Потребляемая мощность: ≤2 кВА, ≤2.5 кВА, ≤4,5 кВА, ≤7 кВА
• Подача воды: ≤3 л/мин (P30010), ≤6 л/мин (P60010), ≤12 л/мин (P1k10), ≤14 л/мин (P2k10), 2 Бар, max 20°C (P2k10: max 15°C)
• Рабочая температура окружающей среды: 22 ± 2°C
• Температура окружающей среды для хранения: 15-35°C
• Относительная влажность (без конденсации): ≤80%
• Чистота помещения: 7 класс ISO
