Оптический усилитель PicoFlux Custom

многоканальныйпикосекунда

Серия PicoFlux Custom - это многоканальные пикосекундные усилители, разработанные и изготовленные по индивидуальному заказу для многоступенчатой накачки OPCPA. Эти системы могут быть адаптированы к требованиям заказчика, предлагая до 8 каналов накачки с различной длиной волны, энергией, длительностью импульса, пространственным и временным профилем, регулируемой задержкой, трансляцией изображения в заданные места и различными другими функциями. Короткая длительность импульса, отличная стабильность от импульса к импульсу и превосходное качество пучка делают их пригодными для широкого спектра научных и промышленных приложений. Особенности

• Многоканальные системы PicoFlux с ламповой или диодной накачкой
• Каждый канал может быть настроен в соответствии с требованиями к накачке
• Версия PicoFlux высокой энергии с переменным всплеском
• Гибридный PicoFlux с волоконным фронтэндом и Yb:YAG усилителями - 1 пс, 8 мДж на выходе при 10 кГц
• 1 - 300 пс длительность импульса
• От одиночного выстрела до частоты повторения импульсов 10 кГц
• Внутренний или внешний источник посева
• Усовершенствованное формирование пучка для высокой энергии импульса энергии
• Компенсация термоиндуцированного двулучепреломления
• Низкий джиттер импульсов синхронизации менее 10 пс среднеквадратичного джиттера
• Вакуумная система ретрансляции изображения
• Опционально термостабилизированные вторая, генераторы третьей и четвертой гармоник

Применение

• Многоступенчатая накачка OPCPA
• Нелинейная оптика
• Другие приложения спектроскопии и нелинейной оптики

Описание Многоканальные пикосекундные усилители серии PicoFlux предназначены для многоступенчатой накачки OPCPA и могут быть настроены на 8 каналов накачки с различными параметрами. Они обеспечивают короткую длительность импульса, отличную стабильность и превосходное качество пучка. Конструкция регенеративного усилителя/усилителя мощности позволяет засевать импульсы от внешних или внутренних источников, а регенеративные усилители с диодной накачкой обеспечивают стабильность импульсов уровня мДж. Усовершенствованное формирование пучка обеспечивает плавные пространственные профили, а низкая деполяризация позволяет эффективно генерировать гармоники. Полноволоконный фронт-энд, разработанный компанией Ekspla, включает такие функции, как двухволновое засеивание и формирование всплесков, и поддерживает мощные сверхбыстрые иттербиевые усилители для более широких научных приложений. Поставляемые системы

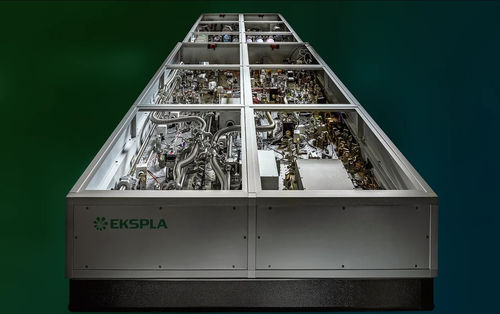

• Типичный внешний вид лазерной системы PicoFlux P1301k-x4-SH с накачкой OPCPA (ELI-ALPS, система SYLOS2A)

Опции

• Настраиваемая длительность импульса от 20 пс до 300 пс (доступно с внутренней и внешней сеялкой; укорочение ниже 90 пс пропорционально снижает выходную энергию)
• 50 Гц или 100 Гц частота повторения импульсов (энергия может быть увеличена в ~4 раза по сравнению с системами 1 кГц)
• 2 кГц частота повторения импульсов (снижает выходную энергию фундамента на ~50%)
• Гауссовоподобный пространственный профиль пучка (снижает выходную энергию фундамента на ~80%)
• Внешний вход сеялки через моторизованный каскад спектрального уширения (требуется >1.5 нДж на импульс @ 800 нм, 100 фс)
• Опция Phase Lock Loop для точной блокировки внешнего радиочастотного сигнала (джиттер электрического и оптического сигнала ≤ 3 пс)
• Выходы второй, третьей и четвертой гармоник (эффективность преобразования от основной: ~50%, ~30%, ~10%; не одновременно с основным выходом)
• Воздушно-водяное охлаждение (заменяет или дополняет блок охлаждения вода-вода; рассеивание тепла равно общей потребляемой мощности)

Спецификации

• Варианты моделей: PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Выходная энергия (фундаментальная): до 4 × 2200 мДж, 8 × 130 мДж, 1.4 Дж Burst (4×300 мДж + 4×50 мДж), 8 мДж @ 1030 нм
• SH выход: до 4 × 1400 мДж, 8 × 85 мДж
• TH выход: до 4 × 660 мДж, 8 × 50 мДж
• FH выход: до 4 × 220 мДж, 8 × 15 мДж
• Частота повторения импульсов: 10 Гц, 1 кГц, 100 Гц, 10 кГц (в зависимости от модели)
• Длительность импульса: 90 ± 10 пс (стандарт), 1 ± 0,2 пс (модель P810k-1030), настраиваемая 20-300 пс
• Стабильность энергии импульса (фундаментальная): ≤ 0,6%, ≤ 0,5%, ≤ 1%, ≤ 0,5% (зависит от модели)
• Длительный дрейф мощности: ±2%, ±1,5%
• Пространственный профиль луча: Супергауссовый или гауссовый (зависит от модели)
• Диаметр луча: ~23 мм, ~7 мм, ~11 и 5 мм, ~6 мм
• Стабильность наведения луча: ≤ 30 мкрад, ≤ 20 мкрад
• Дивергенция луча: ≤ 0,5 мрад
• Предымпульсная контрастность: >200:1
• Джиттер оптического импульса (Trig out): ≤ 100 пс, ≤ 50 пс
• С опцией PLL: ≤ 2 пс
• Поляризация: линейная
• Размер лазерной головки (Ш×Г×В мм): 1500 × 3600 × 500 (2 или 4 шт.), 700 × 2000 × 300, 900 × 1200 × 300
• Размер блока питания (Ш×Л×Г мм): 553 × 600 × 1800 (4 шт.), 553 × 952 × 600
• Мобильная длина: 5 м, 2,5 м, 3 м
• Электрическая мощность: 208, 380 или 400 В переменного тока, трехфазная, 50/60 Гц; или 208-240 В переменного тока, однофазная, 50/60 Гц
• Потребляемая мощность: ≤ 40 кВА, ≤ 60 кВт, ≤ 5 кВт, ≤ 3.5 кВт
• Подача воды: ≤ 40 л/мин, 2 бар, макс. 15 °C; ≤ 5 л/мин, ≤ 15 л/мин
• Рабочая температура окружающей среды: 22 ± 2 °C
• Температура окружающей среды при хранении: 15-35 °C
• Относительная влажность (без конденсации): ≤ 80%
• Клиничность помещения: 7 класс ISO
