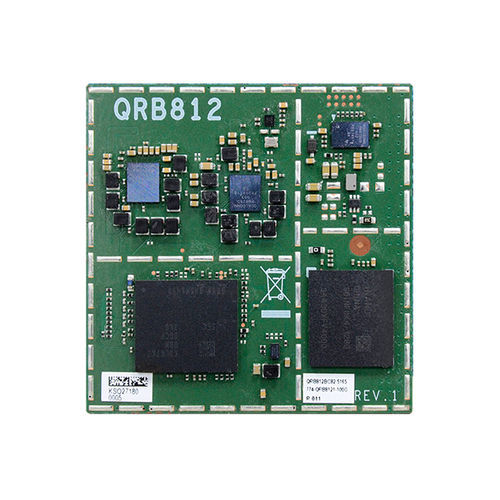

Компьютер на модуле Qualcomm® QRB5165 QRB812

HDMIDisplayPortМини PCIe

Обзор
QRB812 — модуль System-on-Module стандарта Open Standard (OSM 1.1) от DFI на базе SoC Qualcomm QRB5165. Предназначен для компактных промышленных и встроенных приложений, таких как AMR, робототехника и дроны, где требуются поддержка нескольких камер, двойной дисплей и множество высокоскоростных интерфейсов расширения.

Технические характеристики

• Процессор: Qualcomm QRB5165 — кластер Kryo: четыре высокопроизводительных ядра Kryo Gold и четыре энергоэффективных Kryo Silver. Три ядра Kryo Gold по 256 KB L2/ядро (Fmax 2.419 GHz); одно ядро Kryo Gold prime 512 KB L2 (Fmax 2.842 GHz); четыре Kryo Silver по 128 KB L2/ядро (Fmax 1.805 GHz).
• Память: PoP LPDDR5, 8 ГБ, распаяна.
• Графика: Adreno 650 GPU; поддержка OpenGL ES 3.2, Vulkan 1.1, DirectX12 FL 12_1, OpenCL 2.0.
• Дисплей: 1 × 4-lane MIPI-DSI (на HDMI через carrier board); 1 × DP 1.4 через USB Type-C на carrier board.
• Хранение данных: 128 ГБ UFS 3.1.
• I/O и интерфейсы: 2 × PCIe x2 (Gen3); 1 × PCIe x1 (Gen3); 2 × I2C; 2 × SPI; 4 × PWM; 2 × UART (TX/RX/RTS/CTS); 2 × UART (TX/RX); 1 × UART (консоль); 1 × 4-bit SDIO; 6 × 4-lane MIPI-CSI; 2 × USB 3.1 Gen2 (USB0 для загрузки или USB Type-C); 16 × GPIO.
• Безопасность: Qualcomm® Trusted Execution Environment (TEE) v5.
• Питание: Вход: 5 V DC; потребление: TBD.
• Поддержка ОС: Linux — Ubuntu.

Механика и условия эксплуатации

• Габариты: 45 мм × 45 мм (1,77" × 1,77"), соответствие OSM 1.1 (некоторые контакты могут отличаться — см. руководство пользователя).
• Температура эксплуатации: -5°C ~ 65°C.
• Температура хранения: -40°C ~ 85°C.
• Влажность: эксплуатация/хранение: 10% ~ 90% RH.
• MTBF: TBD.

Сертификация и упаковка

• Стандарты: CE, FCC, RoHS.
• Комплектация: 1 × модуль QRB812.
• Страна происхождения: Тайвань.

Применение и заказ

• Области применения: автоматизация, AMR, робототехника, дроны и другие компактные встроенные системы.
• Пример заказа: Модель: QRB812BC82-5165 — Qualcomm QRB5165, 8 ГБ, 128 ГБ UFS 3.1, MIPI-DSI + USB-C DP, 5VDC, -5°C~65°C. Для номера детали и вариантов обратитесь в DFI.
