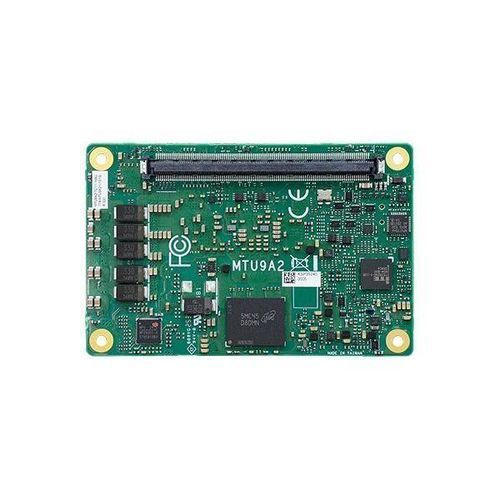

Компьютер на модуле PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Обзор
MTU9A2 — модуль COM Express Mini (Type 10) от DFI для встроенных и промышленных применений. Модуль оснащён процессорами Intel® Core™ Ultra (серия Meteor Lake U), поддерживает LPDDR5 до 32 ГБ, обеспечивает двойной вывод изображения и широкий набор интерфейсов I/O и расширения, работая в широком диапазоне температур.

Ключевые особенности

• Форм-фактор COM Express® Mini (84 x 55 мм), соответствует PICMG COM Express® R3.1 Type 10.
• Процессоры Intel Core Ultra U-series до Intel Core Ultra 7 165U (10 ядер, 15W).
• LPDDR5 до 32 ГБ; варианты Single/Dual channel; IBECC поддерживается на Ubuntu.
• Широкий диапазон рабочих температур: -40 до 85 °C; промышленные сертификаты: CE, FCC.

Технические характеристики

• Процессор: Intel Core Ultra U-series (Meteor Lake U). Доступные SKU: Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (параметры по SKU: P-ядра, E-ядра, частоты, кеш, TDP 15W).
• Память: LPDDR5 до 32 ГБ; Dual Channel LPDDR5 7467 MHz; опция 8 ГБ по проекту; IBECC на Ubuntu.
• BIOS: AMI SPI 256 Mbit.
• Графика: Intel UHD с DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) и поддержкой Mesa/OpenGL/Vulkan на Linux. Аппаратное декодирование/кодирование до 4K60 (подробности в спецификации).
• Дисплей: 1 x DDI и 1 x eDP. eDP до 4096 x 2160 @ 60Hz; HDMI до 4096 x 2160 @ 30Hz; DP++ до 4096 x 2160 @ 60Hz.
• Двойной дисплей: поддержка DDI + eDP.
• Расширение: 4 x PCIe x1 (Gen3); опциональные NVMe SSD на плате (128/256/512/1024 GB по запросу).
• I/O: 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet: 1 x Intel I226-IT (поддержка 1GbE и 2.5GbE).
• Цифровые сигналы: 1 x 8-bit DIO; Аудио: HD Audio.
• Безопасность и управление: TPM 2.0; watchdog программируемый 1–255 секунд; только UEFI.
• Питание: режимы ATX/AT, вход 8.5–20 V; 5VSB и VCC_RTC присутствуют.
• Поддерживаемые ОС: Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Механика: COM Express® Mini 84 x 55 mm.
• Соответствие и сертификаты: PICMG COM Express® R3.1 Type 10; CE, FCC.
• Окружающая среда: эксплуатация/хранение -40 до 85 °C; влажность 5–90% RH. MTBF и энергопотребление: TBD.
• Комплектация: кулер Cooler A71-108310-A00G в комплекте. Страна происхождения: Тайвань.

Расширение и I/O

• PCIe линии и разъёмы для расширения периферии (4 x PCIe x1 Gen3).
• Серийные и управляющие шины: I2C, SMBus, eSPI, GSPI и 2 порта UART.
• Хранение & USB: 2 x SATA 3.0, опции NVMe на плате, 2 x USB 3.2 Gen2 и несколько портов USB 2.0.

Заказ и поддержка

• Несколько SKU и опций NVMe доступны по запросу; свяжитесь с отделом продаж для проектных конфигураций.
• AMI BIOS образ (256 Mbit) и пакеты ОС доступны; техническая поддержка по промышленному развёртыванию и тепловым решениям.
