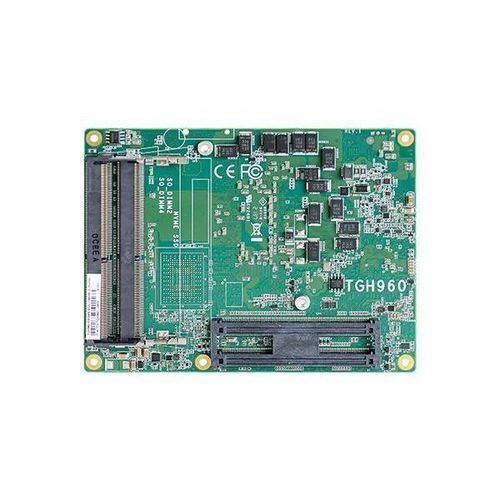

Компьютер на модуле COM Express TGH960

PICMGIntel® Core™ 11-го поколенияIntel® Core™ i5-11500H

TGH960 — это модуль системы COM Express® Basic (Type 6) от DFI, разработанный для промышленных применений, требующих высокой плотности I/O, множества опций расширения и длительной поддержки жизненного цикла CPU.

Ключевые характеристики

• Форм-фактор COM Express® Basic (Type 6) — 95 мм x 125 мм
• Поддержка процессоров Intel® 11-го поколения Core™ / Xeon® / Celeron® с Intel® Iris® Xe Graphics
• DDR4 3200MHz SO-DIMM до 96 ГБ (128 ГБ по запросу)
• Множественные расширения: 1 x PCIe x16 (Gen4), 8 x PCIe x1 (Gen3), LPC, I2C, SMBus
• Богатые I/O: 1 x Intel® 2.5GbE (I225), 4 x USB 3.2 Gen2, 8 x USB 2.0, 4 x SATA 3.0 (RAID 0/1/5/10)
• Видео: VGA + LVDS/eDP (eDP по запросу) + 3 x DDI (HDMI/DP++), DP++ поддерживает 4K
• Температура эксплуатации: стандарт 0–60°C; доступны модели wide-temp -40–85°C

Варианты процессоров

• Intel® Xeon® W-11865MRE — 8 ядер, 24 МБ кэш, 2.6 GHz (4.7 GHz), 45 W
• Intel® Xeon® W-11865MLE — 8 ядер, 24 МБ кэш, 1.5 GHz (4.5 GHz), 25 W
• Intel® Core™ i7-11850HE — 8 ядер, 24 МБ кэш, 2.6 GHz (4.7 GHz), 45 W
• Intel® Xeon® W-11555MRE — 6 ядер, 12 МБ кэш, 2.6 GHz (4.5 GHz), 45 W
• Intel® Xeon® W-11555MLE — 6 ядер, 12 МБ кэш, 1.9 GHz (4.4 GHz), 25 W
• Intel® Core™ i5-11500HE — 6 ядер, 12 МБ кэш, 2.6 GHz (4.5 GHz), 45 W
• Intel® Xeon® W-11155MRE — 4 ядра, 8 МБ кэш, 2.4 GHz (4.4 GHz), 45 W
• Intel® Xeon® W-11155MLE — 4 ядра, 8 МБ кэш, 1.8 GHz (3.1 GHz), 25 W
• Intel® Core™ i3-11100HE — 4 ядра, 8 МБ кэш, 2.4 GHz (4.4 GHz), 45 W
• Intel® Celeron® 6600HE — 2 ядра, 8 МБ кэш, 2.6 GHz, 35 W

Технические характеристики

• Чипсет: Intel® RM590E / QM580E / HM570E
• Память: 3 x DDR4 3200MHz SO-DIMM (до 96 ГБ; 4-й DIMM по запросу), двухканальный; ECC по запросу
• BIOS: AMI SPI 256 Mbit
• Графика: Intel® Iris® Xe — OpenGL 4.5, DirectX 12, OpenCL 2.1; HW декод/кодирование для HEVC/AVC/VP9/AV1
• Дисплей: 1 x VGA; 1 x LVDS / eDP (eDP по запросу); 3 x DDI (HDMI / DP++) — поддерживаются конфигурации с несколькими дисплеями
• Хранение: опциональный NVMe SSD (PCIe x4 Gen4, 64 GB–1 TB); SSD и 2-й SO-DIMM имеют альтернативные функции
• Интерфейсы расширения: 1 x PCIe x16 (Gen4), 8 x PCIe x1 (Gen3), LPC, I2C, SMBus, 2 x UART (TX/RX)
• Аудио: HD Audio кодек
• Ethernet: 1 x Intel® I225 series PHY (10/100/1000 / 2.5G)
• USB: 4 x USB 3.2 Gen2; 8 x USB 2.0
• SATA: 4 x SATA 3.0 (до 6 Gb/s), поддержка RAID 0/1/5/10
• DIO: 1 x 8-bit DIO (по умолчанию 4 входа, 4 выхода)
• Watchdog: программируемый 1–255 секунд
• Безопасность: TPM 2.0 доступен по запросу
• Питание: вход 8.5 V–20 V; 5 VSB, VCC_RTC (ATX режим) — энергопотребление TBD
• Поддержка ОС: Windows 10 IoT Enterprise 64-bit; Linux Ubuntu 20.04
• Окружающая среда: эксплуатация 0–60°C (wide -40–85°C опционально); хранение -40–85°C; влажность 5–90% RH
• Механика / Размеры: COM Express® Basic — 95 mm x 125 mm (3.74" x 4.9")
• Соответствие: PICMG COM Express® R3.0 Type 6
• Сертификации: CE, FCC, UKCA, RoHS
• Страна происхождения: Taiwan
