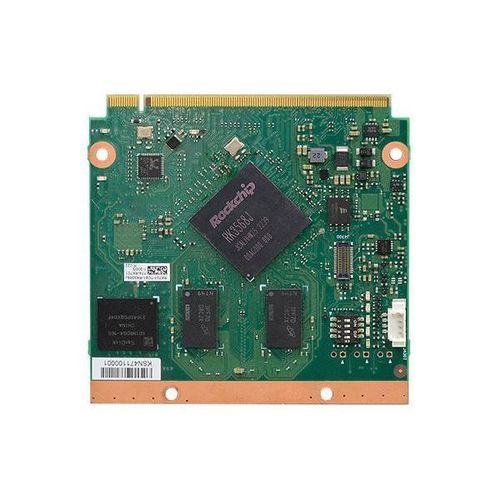

Компьютер на модуле Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

RK701 — это System-on-Module формата Qseven от DFI, использующий процессоры Rockchip RK3568 / RK3568J с четырьмя ядрами Cortex‑A55. Предназначен для встроенных и периферийных (edge) систем, требующих поддержки нескольких дисплеев, множества интерфейсов расширения и настраиваемых опций DDR4 памяти.

Основные характеристики

• Варианты памяти: 2 ГБ / 4 ГБ / 8 ГБ DDR4 (memory down)
• Поддержка разрешений 4K / 2K и конфигураций с двумя дисплеями (eDP/LVDS + DP/TMDS)
• Расширения: 2 x PCIe 3.0, 1 x PCIe 2.0
• Интерфейсы: 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Документация и загрузки

• Datasheet, Quick Reference и Manual доступны в формате PDF (см. документы продукта)

Технические характеристики

• Процессор: Rockchip RK3568 четырехъядерный Cortex‑A55 @ 2,0 ГГц; Rockchip RK3568J четырехъядерный Cortex‑A55 @ 1,8 ГГц
• Память: 2 ГБ / 4 ГБ / 8 ГБ DDR4 Memory Down, 3200 МГц
• Графика: GPU G52 2EE; поддерживает OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Дисплей: 1 x eDP/LVDS и 1 x DP/TMDS; HDMI до 4096 x 2160 @ 30Hz; LVDS до 1024 x 600 @ 60Hz; eDP до 3840 x 2160 @ 60Hz
• Два дисплея: eDP/LVDS + DP/TMDS
• Расширение / Интерфейсы: 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (по запросу), 1 x I2C, 2 x SPI (SPI0 настроен как TPM 2.0), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (по запросу)
• Аудио: HD Audio интерфейс
• Ethernet: 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB: 1 x USB 3.2, 4 x USB 2.0
• SATA: 2 x SATA 3.0 (до 6 Gb/s; SATA 1 совмещен с PCIe Gen2)
• eMMC: Поддержка до 128 ГБ eMMC; eMMC 5.1, BGA‑153 Ball 8~128G (MLC режим); по умолчанию NC
• GPIO: 1 x 4‑битный GPIO
• Безопасность: TPM 2.0
• Питание: Тип: 5V, 5VSB, VCC_RTC; потребление: TBD
• Поддержка ОС: Linux
• Окружающая среда: Рабочий диапазон температур: 0 до 60°C (стандарт), -40 до 85°C (выбранные SKU); Рабочая влажность: 5 до 90% RH; Хранение: 5 до 90% RH
• Механика: Форм-фактор Qseven, размеры 70 мм x 70 мм; Соответствие: Qseven specification revision 2.1
• Стандарты и сертификаты: CE, FCC Class B, RoHS
• Комплектация: 1 x плата RK701; 1 x радиатор
• Страна происхождения: Тайвань
