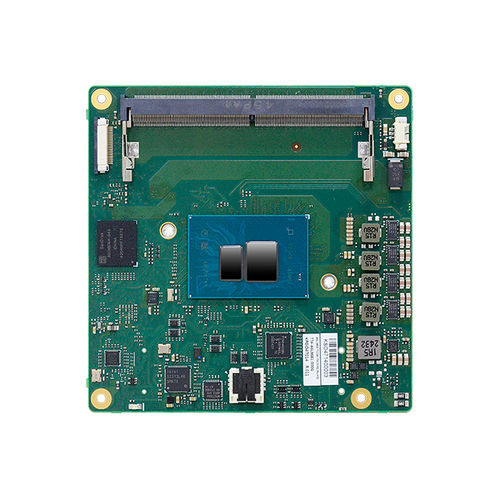

Компьютер на модуле PICMG ASL968

COM Express CompactIntel Atom® x7433REIntel Atom® x7211RE

Обзор

ASL968 — это модуль COM Express® Compact Type 6 от DFI, разработанный для жестких и промышленных встроенных приложений. Поддерживает процессоры Intel® Atom® x7000RE (Amston Lake) и Intel® Core™ 3 / N-series (Twin Lake), одноканальную память DDR5 с In-band ECC и обеспечивает три независимых видеовыхода. Модуль ориентирован на гибкое расширение и широкие возможности встроенных интерфейсов для промышленного использования.

Ключевые особенности

• Форм-фактор COM Express® Compact Type 6 (95 мм x 95 мм)
• Поддержка Intel® Atom x7000RE и Intel® Core™ 3 / N-series
• SODIMM DDR5-4800 single-channel до 16 ГБ с поддержкой In-band ECC
• Тройной независимый дисплей: 1 x LVDS/eDP + 2 x DDI (eDP до 4096x2160 @60Hz)
• До 8 x PCIe x1 (Gen3) расширений и богатые встроенные I/O, включая Intel® 2.5GbE, SATA, USB

Технические характеристики

• Процессор: семейства Intel® Atom x7000RE (Amston Lake) и Intel® Core™ 3 / N-series (Twin Lake). Примеры: Atom x7835RE, x7433RE, x7211RE; Core 3 N355, N150.
• Память: 1 x 262-pin SODIMM, DDR5‑4800 single-channel до 16 ГБ; поддержка In-band ECC (IBECC).
• BIOS: AMI SPI 256 MHz.
• Графика: Intel® UHD; поддержка DirectX 12, OpenGL 4.6, Vulkan 1.2; аппаратное декодирование/кодирование до 4K60 (AV1, HEVC, VP9, SCC).
• Дисплей: 1 x LVDS (dual channel до 1920x1200 @60Hz) или eDP (4096x2160 @60Hz) + 2 x DDI; поддержка тройного независимого отображения.
• Расширение: до 8 x PCIe x1 (Gen3) с опциями совместного размещения для Ethernet и SATA по запросу.
• Интерфейсы: I2C, SMBus, LPC (по умолчанию) / eSPI (опция BOM), 2 x UART (TX/RX), CAN (опция совместного размещения), 1 x 8-bit DIO.
• USB и хранение: 2 x USB 3.2 Gen2 (опция до 4 через хаб), 8 x USB 2.0; 2 x SATA 3.0 (6 Гб/с); 1 x 64 ГБ eMMC 5.1 onboard.
• Аудио и Ethernet: HD Audio интерфейс; 1 x Intel® I226 серия 2.5GbE (опция со совместным размещением PCIe x1).
• Безопасность: TPM 2.0 (опция: fTPM).
• Питание: режим ATX 8.5–20 В, 5VSB, VCC_RTC; режим AT 8.5–12 В, VCC_RTC. Потребление энергии: TBD.
• Поддержка ОС: Windows 11/10 IoT Enterprise 64-bit, Linux.
• Условия эксплуатации: рабочая температура: -40°C…85°C (SKU Amston Lake); 0°C…60°C (SKU Twin Lake). Хранение: -40°C…85°C. Рабочая влажность 10%–90% RH.
• Размеры и соответствие: COM Express® Compact 95 мм x 95 мм; PICMG COM Express® R3.1 Type 6.
• Сертификации: CE, FCC, RoHS.
• Комплектация: кулер (A71-108312-000G); тепловая распорка (только CPU-блок) A71-810417-000G; термопаста 912-077832-000G.
• Страна происхождения: Тайвань.
