Компьютер на модуле Qseven® EHL701
Intel® Celeron®Intel® PentiumIntel® Atom

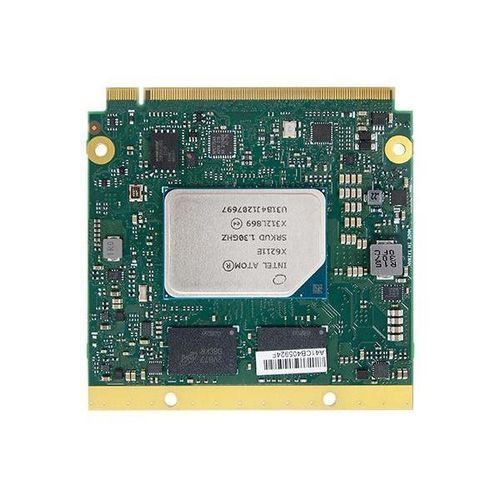

Компьютер на модуле Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Компьютер на модуле Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Компьютер на модуле Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - изображение - 2
Компьютер на модуле Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DFI

Характеристики

Форм-фактор
Qseven®
Процессор
Intel® Atom, Intel® Celeron®, Intel® Pentium
Порты
HDMI, LVDS, eDP, DVI, USB 2.0, USB 3.1, I2C, SATA III, SPI, UART, LPDDR4
Рабочая система
Linux, Windows 10 IoT Enterprise
Хранение данных
eMMC 128GB
Другие характеристики
встроенный
Применение
промышленный
Объем памяти

4 GB, 8 GB, 16 GB

Описание

EHL701 — Qseven System-on-Module от DFI для встроенных и промышленных применений, поддерживает процессоры Intel® Atom® x6000 и серии Intel® N/J в компактном форм-факторе Qseven 70 × 70 мм.

Ключевые характеристики
  • Форм-фактор: Qseven — 70 мм × 70 мм.
  • Поддержка процессоров: Intel® Atom® x6000; Intel® Pentium® N / J; Intel® Celeron® N / J.
  • Память: 4 / 8 / 16 GB LPDDR4 припаянная, двухканальная LPDDR4 3200 MHz.
  • BIOS: AMI SPI 256 Mbit (поддержка UEFI-загрузки).
  • Опции рабочей температуры: коммерческие и расширенные температурные диапазоны (напр. 0–60 °C; -40–85 °C; -5–65 °C).


Дисплей и графика
  • Графика: Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
  • Аппаратные кодеки: HW-декод/кодирование AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
  • Выходы: 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI до 3840×2160@30Hz; DP++ до 4096×2160@60Hz; eDP до 3840×2160@60Hz.
  • Двойной дисплей: eDP/LVDS + DDI.


Расширение и I/O
  • PCIe / расширение: 4 × PCIe x1 (Gen2); SDIO; LPC; I2C; SMBus; SPI; UART (TX/RX).
  • USB / хранение: конфигурируемые USB — 1 × USB 3.1 + 8 × USB 2.0 или 2 × USB 3.1 + 6 × USB 2.0. SATA: 2 × SATA 3.0 (6 Гб/с). eMMC: до 128 GB (eMMC 5.1, BGA-153, 8–128G).
  • Ethernet / IO: 1 × Intel I211 Gigabit Ethernet; 1 × 4-битный GPIO; HD Audio интерфейс; сторожевой таймер программируемый (1–255 с).


Безопасность, питание и поддержка ОС
  • Безопасность: опционально dTPM или fTPM.
  • Питание: входы 5V, 5VSB, VCC_RTC. Пример потребления: тип. (x6212RE) 12V @ 0,98A (11,76 W); макс. 12V @ 1,45A (17,4 W).
  • Поддержка ОС: Windows 10 IoT Enterprise 64-bit; Linux (доступен драйвер Intel для графики).


Стандарты, заказы и происхождение
  • Сертификации: CE, FCC Class B, RoHS, UKCA.
  • Примеры заказа: EHL701-TC83-6211E (Part No. 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (Part No. 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
  • Комплектование: номера плат 770-EHL7011-000G / 770-EHL7011-100G; кулер A71-112000-030G.
  • Страна происхождения: Тайвань. Данные MTBF и влажности доступны в технической документации.
