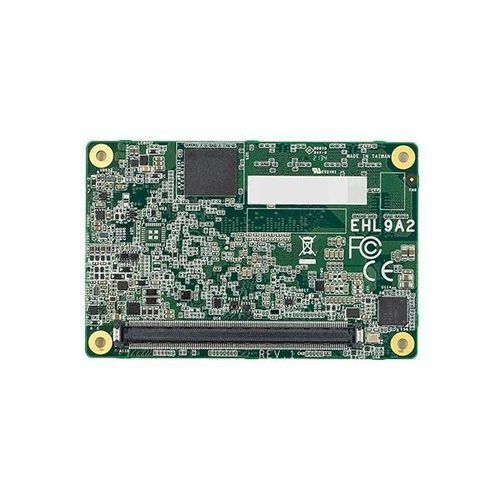

Компьютер на модуле PICMG EHL9A2COM Express CompactCOM Express MiniIntel® Atom® x6212RE
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Форм-фактор
- PICMG, COM Express Compact, COM Express Mini
- Процессор
- Intel® Atom® x6212RE, Intel® Elkhart Lake SoC
- Порты
- Ethernet, HDMI, LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
- Рабочая система
- Windows 10 IoT Enterprise
- Хранение данных
- eMMC 64 GB
- Другие характеристики
- встроенный, без вентилятора
- Применение
- промышленный, медицинский
- Объем памяти
МИН.: 0 GB
МАКС.: 16 GB
Описание
Обзор продукта
- Процессор Intel® Atom® серии Elkhart Lake
- Двухканальная LPDDR4X 3200MHz/4267MHz до 16 ГБ
- 1 LVDS/eDP, 1 DDI (HDMI/DP++); Поддержка двух дисплеев: DDI + LVDS/eDP
- Многочисленные расширения: 4 PCIe x1
- Богатый ввод/вывод: 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
- 15-летняя поддержка жизненного цикла процессора до 1 квартала 36 года (на основе дорожной карты Intel IOTG)
- Вид температуры: -40~85°C
- 4K2K дисплей
- Многочисленные расширения
- RoHS-сертификация
- CE-сертификация
- FCC-сертификация
- UKCA-сертификация
- Slim Bootloader
- 4K2K Display
- 1G Ethernet
- Windows
- Linux
- DDR4
- Low Power Consumption
- RoHS Certification
- CE Certification
- FCC Certification
- Intel® Atom® Processors Elkhart Lake X Series
- 2.5G Ethernet
- UKCA Certification
- Встраиваемые вычислительные решения нового поколения серии EHL на базе процессоров Intel® Atom™ серии x6000 от компанииDFI предназначены для повышения эффективности управления и взаимодействия устройств IoT. Новые SoC обеспечивают 1,7-кратное повышение однопоточной производительности и до 2-кратного повышения производительности в графике по сравнению с предыдущим поколением. Повышение производительности позволяет удаленным промышленным устройствам управления, киоскам, устройствам медицинского мониторинга или мобильным AGV/AMR быстро реагировать на события на границе и оптимизировать эффективность синхронизации и взаимодействия между устройствами на границе с помощью интеллектуального управления для создания более комплексной и бесшовной системы автоматизации.
- По мере продвижения ИТ-инфраструктур к границе, они все больше внимания уделяют оперативности реагирования в реальном времени, низкому энергопотреблению и экологической устойчивости устройств. Компания DFI специально разрабатывает промышленные материнские платы серии EHL, модульные компьютеры и безвентиляторные встраиваемые системы на базе процессоров Intel® Atom™ x6000. Помимо плат в форм-факторах от SBC и Mini-ITX до COM Express Compact и COM Express Mini, DFI также предлагает небольшие промышленные компьютеры, которые могут легко преодолеть экологические ограничения при развертывании IoT-устройств, эффективно работая при температурах от -40 до 85°C. От SBC, Mini-ITX, COM Express Compact, COM Express Mini до малых ПК, серия EHL предлагает больше вариантов вычислительной производительности от 4,5 Вт до 12 Вт и обеспечивает эффективную работу при температуре окружающей среды от -40 до 85°C для управления IoT-устройствами и реагирования в реальном времени в различных системах промышленного контроля, управления AGV/роботами, удаленного медицинского мониторинга, медицинского дисплея и управления транспортом.
- Независимая локальная сеть 2,5G обеспечивает более быструю передачу данных, чем обычная локальная сеть 1G, и может одновременно оптимизировать взаимодействие между пограничными устройствами в режиме реального времени и без проблем благодаря встроенным функциям внутриполосного управления, vPro и AMT. С другой стороны, серия EHL также поддерживает широкополосную беспроводную передачу 5G и Wifi 6, устраняя ограничения, накладываемые кабелями на развертывание устройств.
- Серия EHL использует высокоскоростной сигнал PCIe Gen3 для достижения значительной оптимизации расширения и подключения. В дополнение к памяти DDR4-3200 с поддержкой до 32 Гб, серия EHL также предоставляет слоты PCIe x4 и PCIe x1, M.2 Разъемы для карт памяти PCI x4 и PCIe x1, ключ B & E, слоты nano SIM и различные входы/выходы, такие как LAN, COM, USB 3.1 Gen2 и SATA, которые значительно повышают скорость управления, расширения и подключения.
- Серия EHL может одновременно подключать до трех независимых дисплеев 4K Ultra HD, обеспечивая тонкое и быстрое отображение каждой детали для непревзойденного визуального опыта в промышленных, розничных и торговых центрах, где используются цифровые табло.
- Серия EHL представляет vPro и AMT, которые поддерживались только в настольных и серверных моделях, в платформе Atom для мониторинга, а также управления удаленными устройствами и обновления их операционных систем и программного обеспечения посредством внутриполосной передачи сигналов по Wi-Fi или проводному Ethernet. Даже если операционная система не работает, функция внеполосного управления может легко восстановить систему и приложения, чтобы сократить время простоя.
- Начиная с проектирования, разработки и заканчивая производством, материнские платы DFI следуют принципу 100% собственного производства, гарантируя качество изготовления и конфиденциальность информации. Разработанные на основе этих плат и интегрированные в прочные корпуса, наши встраиваемые системы также обеспечиваются услугами "под ключ" и своевременной постпродажной поддержкой.
- Длительный жизненный цикл поддержки, отсутствие риска. Поддерживая жизненный цикл продукции до 15 лет, DFI гарантирует производительность, качество, а также возможность ремонта и замены в будущем.
- EHL9A2-TC16-6425RE: Intel® Atom® x6425RE, LPDDR4 16 ГБ на борту, eMMC 64 ГБ, LVDS, DIO, TPM 2.0, от -40 до 85°C
- EHL9A2-TC16-6414RE: Intel® Atom® x6414RE, LPDDR4 16 ГБ на борту, eMMC 64 ГБ, LVDS, DIO, от -40 до 85°C
- EHL9A2-TC86-6212RE: Intel® Atom® x6212RE, LPDDR4 8 ГБ на борту, eMMC 64 ГБ, LVDS, DIO, от -40 до 85°C
- EHL9A2-BC86-J6426: Intel® Atom® J6426, LPDDR4 8 ГБ на борту, eMMC 64 ГБ, LVDS, DIO, -5...65°C
- EHL9A2-BC86-N6211: Intel® Atom® N6211, LPDDR4 8 ГБ на плате, eMMC 64 ГБ, eDP, SDIO, от -5 до 65°C
- EHL9A2-TC86-6425RE: Intel® Atom® x6425RE, LPDDR4 8 ГБ на плате, eMMC 64 ГБ, LVDS, DIO, TPM 2.0, от -40 до 85°C
- Теплораспределитель: Для Atom x6000 Series, Для Pentium & Celeron
- COM100-B Carrier Board Kit
- COM335 Carrier Board Kit
- Система
- Процессор: Intel Atom® x6000 series и процессоры Intel® Celeron® и Pentium® N & J series
- Память: LPDDR4X до 16 ГБ; двухканальная LPDDR4X 3733 МГц/4267 МГц в зависимости от процессора; 8 ГБ/16 ГБ поддерживается на основе проекта; поддержка In-band ECC (IBECC) с обычным чипом памяти в некоторых SKU серии ATOM x6000; IBECC можно включить или отключить в меню настроек BIOS
- BIOS: AMI SPI 256Mbit
- Графика
- Контроллер: Intel® HD Graphics
- Функции: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
- Дисплей: 1 x DDI, 1 x LVDS/eDP; LVDS: одноканальный 24-битный, разрешение до 1920x1200 @ 60Hz; eDP: разрешение до 4096x2160 @ 60Hz; HDMI: разрешение до 4096x2160 @ 30Hz; DP++: разрешение до 4096x2160 @ 60Hz, 3840x2160 @60Hz
- Двойные дисплеи: DDI + LVDS/eDP
- Расширение
- Интерфейс: 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (по запросу), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Speaker, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
- Аудио
- Интерфейс: HD Audio
- Ethernet
- Контроллер: 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2.5Gbps)
- I/O
- USB: 2 x USB 3.1, 8 x USB 2.0
- SATA: 2 x SATA 3.0 (до 6 Гбит/с)
- eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (поставляется по запросу)
- DIO: 1 x 8-bit DIO
- Watchdog Timer
- Выход и интервал: Сброс системы, программируемый программно от 1 до 255 секунд
- Безопасность
- TPM: dTPM или fTPM (опционально)
- Питание
- Тип: 4.75V~20V, 5VSB, VCC_RTC (режим ATX); 4.75V~20V, VCC_RTC (режим AT)
- Потребление: TBD
- Поддержка ОС
- Windows: Windows 10 IoT Enterprise 64-bit
- Linux
- Окружающая среда
- Температура: Эксплуатация: от -5 до 65°C, от -40 до 85°C; Хранение: от -40 до 85°C
- Влажность: Эксплуатация: от 5 до 90% относительной влажности; хранение: 5 - 90% RH
- MTBF: TBD
- Механизм
- Размеры: COM Express® Mini 84 мм (3,3") x 55 мм (2,16")
- Соответствие требованиям: PICMG COM Express® R3.0, Type 10
- Стандарты и сертификаты
- Сертификаты: CE, FCC, UKCA, RoHS
- Комплектация
- Радиатор (для Pentium и Celeron) A71-008170-010G
- Кулер (для Atom x6000 Series) A71-108143-000G
- Страна происхождения
- Тайвань
---
