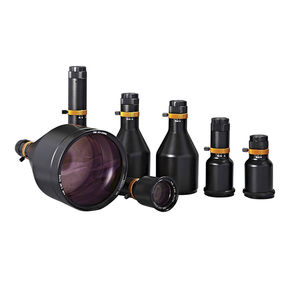

Двойной телецентрический объектив для камеры GCO-23 series

для контроля

Серия телецентрических систем разработана с использованием пары базовых линз для достижения телецентричности, необходимой в плоскости объекта и изображения. Комбинированная телецентрическая система объективов с диафрагмой, расположенной в общем фокусе передней и задней линз, приводит к тому, что главный луч параллелен оптической оси как в пространстве объекта, так и в пространстве изображения. Входной и выходной зрачки находятся на бесконечности. Таким образом, постоянная перспектива или угол обзора и постоянное увеличение могут быть достигнуты в случаях, когда поверхность объекта и изображения наклонены относительно оптической оси или линза расфокусирована на поверхности объекта или изображения. Еще одной особенностью является большая глубина фокусировки, до нескольких миллиметров, что чрезвычайно полезно при проведении инспекций. Для соединения с CCD-камерами предлагаются адаптеры с креплением C/T (GCO-230101~231206). Телецентрические объективы GCO-23 (Комбинации базовых объективов) Любые два базовых объектива могут быть объединены через интерфейс (GCO-230101~231206) для создания системы телецентрических объективов для определенных увеличений. Каждая базовая линза может выступать в качестве передней или задней линзы в зависимости от размера объекта или изображения. Интерфейсы и адаптеры CCD Параметры интерфейса между базовыми объективами приведены в таблице ниже. Для достижения телецентрического эффекта в интерфейс встроен ограничитель, который выравнивается. По специальному запросу могут быть изготовлены адаптеры ПЗС.
