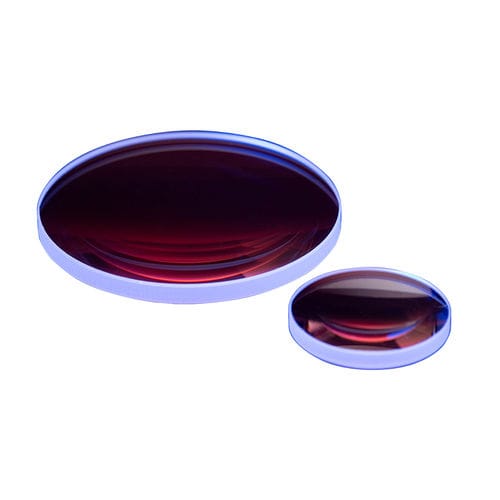

Двояковыпуклая линза GCL-0102
из стекла BK7видимого диапазона

двояковыпуклая линза
двояковыпуклая линза
двояковыпуклая линза
двояковыпуклая линза
двояковыпуклая линза
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Геометрия / кривизна
двояковыпуклая
Материал
из стекла BK7
Оптические характеристики
видимого диапазона
Диаметр

МИН.: 6 mm (0,24 in)

МАКС.: 50,8 mm (2 in)

Описание

Подобно планово-выпуклым объективам, би-выпуклые линзы имеют положительное фокусное расстояние и фокусируют параллельные лучи света на пятно. Поскольку передняя и задняя поверхности линзы сферически выпуклые и имеют одинаковый радиус кривизны, в ситуациях, когда объект и изображение находятся на одинаковом расстоянии от линзы, это, в частности, сводит к минимуму сферические аберрации, в то же время аберрационные комы и дисторсии также устраняются одинаково. В качестве руководства, би-выпуклые линзы предлагают минимальные аберрации на сопряженном радио между 5:1 и 1:5. - Фокусная длина (f'): +/-2% при 5 мкм - Диаметр(φ) Толерантность: +0.0/-0.20 - Толщина центра (ТК): ±0,1 - Центрирование: 3′ - Ошибка формы: 3 бахрома - Нерегулярность бахромы: 0.5 окраины - Качество поверхности: 60-40 скретч-даг - Диафрагма: 90% диаметр - Без покрытия

---
