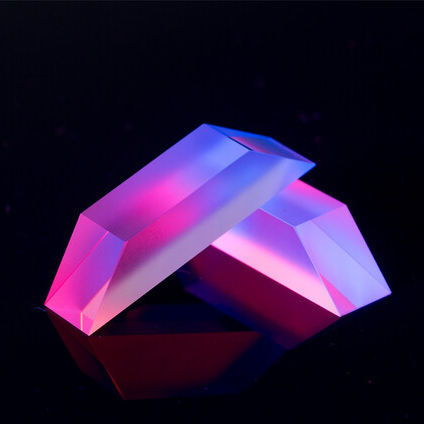

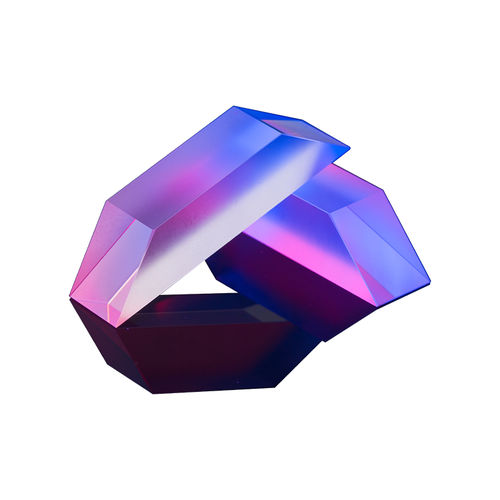

Призма Дове (призма) GCL-0306 series

из стекла BK7

Этот тип призмы представляет собой половину обычной прямоугольной призмы с прямым углом, усеченным параллельно грани гипотенузы, входит в одну из граней склона, имеет полное внутреннее отражение (TIR) на этой грани и выходит из другой грани склона параллельно направлению падения. Из-за одного отражения на гипотенузной грани изображение переворачивается и инвертируется, но не транспонируется латерально. Возникающий свет продолжается в направлении падения. Наиболее интересным свойством призмы Дове является то, что при повороте призмы вокруг оси падения на угол, изображение поворачивается вдвое больше этого угла. Это позволяет использовать ее в качестве ротатора лучей, который широко применяется в оптических приборах. Призма Дове должна использоваться в параллельном свете или коллимированном пучке. Призма Дове - это вращатель изображения. В зависимости от угла поворота призмы и поверхности падения света призма Дове может поворачивать, инвертировать или ретрорефлектировать изображения. Поворот, инверсия или ретрорефлексия изображения Материал: H-K9L Покрытия: Входная и выходная поверхности имеют 1/4 волновое покрытие MgF2 при 550 нм
