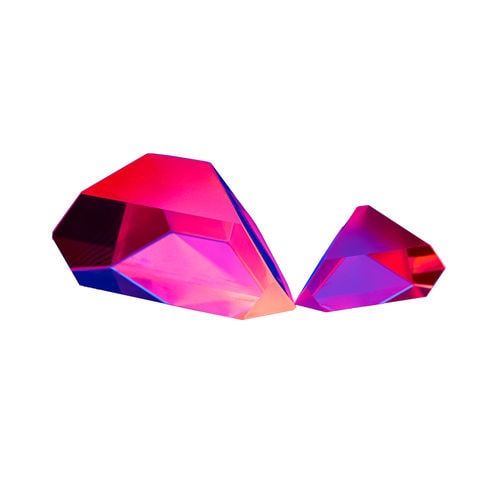

Этот тип призм состоит из ребра крыши, образованного на длинной отражающей грани прямоугольной призмы, и называется также призмой Амичи с крышей. Как и прямоугольная призма, она отражает изображение на 90°, но одновременно инвертирует его. Она широко используется в качестве монтировочной системы в телескопах.
- Отклонение луча: 90˚±5'
- Материал: BK7, тонкий отжиг
- Допуск размеров: ±0,15
- Плоскостность: λ/4 на поверхности отражения
λ/2 на поверхности пропускания
- Допуск угла наклона крыши: ±5'', ±15''
- Качество поверхности: 60-40
- Ясная апертура: 90% площади поверхности
- Покрытия: Входная и выходная поверхности имеют 1/4 волны
Покрытие MgF2 при 550 нм для угла 0°
падения.
Поверхности крыши не имеют покрытия.
---
