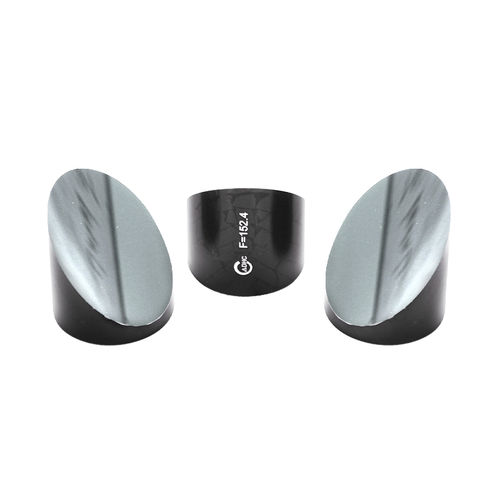

Параболическое зеркало GCC-501 series

круглоеиз алюминияиз золота

Внеосевые параболические зеркала ахроматически фокусируют коллимированный луч или коллимируют расходящийся источник, а их конструкция по оси отделяет фокальную точку от остальной части пути луча. Зеркала изготовлены с использованием алюминиевых подложек. Параболическая поверхность имеет защищенное золотое покрытие, которое обеспечивает >95% среднюю реектантность от 650 нм до 20 мкм. В нижней части каждого зеркала имеются три монтажных отверстия M4 для легкой установки и крепления. Руководство по выбору При использовании внеосевого параболического зеркала для коллимации точечного источника света, в соответствии с требуемым диаметром выходного пучка для выбора соответствующего зеркала, используя угол расходимости падающего света и эффективное фокусное расстояние отражения параболического зеркала для расчета диаметра пучка. Рассчитанный по приближению малого угла, диаметр луча, формула следующая: Диаметр луча = sin(θ) x REFL Если выходной луч исходит из коллимационного оптического волокна, формула выглядит следующим образом: Диаметр луча = 2 x NA(волокно) x REFL
