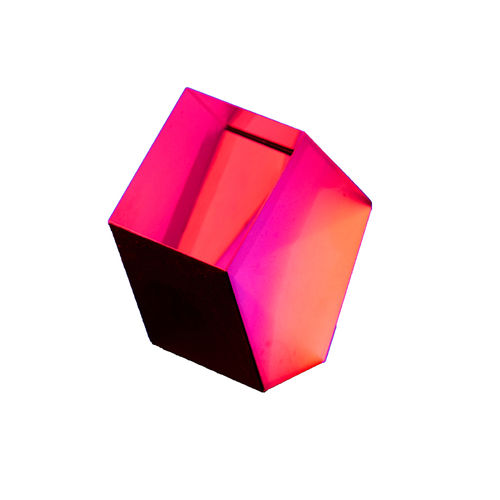

Призмы типа Penta - это пятигранные призмы, обладающие двумя важными свойствами. Во-первых, при отклонении на 90 градусов изображение не перевернуто и не перевернуто. Во-вторых, это устройство постоянного отклонения, т.е. все проходящие лучи отклоняются точно на 90 градусов. Небольшое перемещение призм не влияет на прямой угол отклонения. Эта особенность позволяет использовать призмы в дальномерах. Они также используются в видоискателях однозеркальных камер. Отражающие поверхности имеют улучшенное алюминиевое покрытие, покрытое для защиты черной краской.
- Допуск на размеры: ±0,1
- Плоскостность: λ/4 на отражающей поверхности
λ/2 на просвечивающей поверхности
- Качество поверхности: 60-40 с царапинами
- Прозрачная апертура: 90%
- Покрытия: Отражающие поверхности алюминизированы и покрыты черной
краска.
Входная и выходная поверхности имеют 1/4-волновое покрытие MgF2
покрытие при 550 нм для угла падения 0˚.
---
