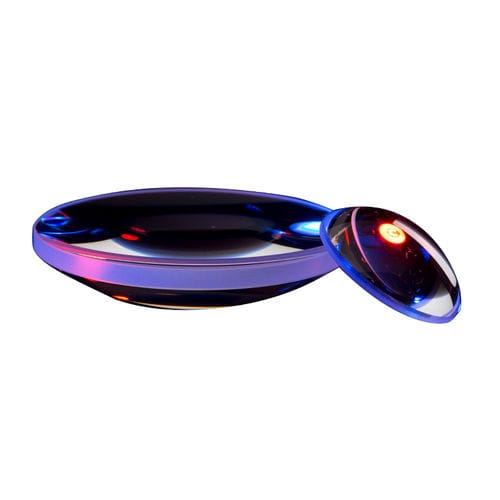

Линза для оптики GCL-0101 series
плоско-выпуклаяиз стекла BK7видимого диапазона

линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
линза для оптики
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Геометрия / кривизна
плоско-выпуклая
Материал
из стекла BK7
Оптические характеристики
видимого диапазона
Применение
для оптики
Другие характеристики
с точной установкой
Длина волны

МИН.: 450 nm

МАКС.: 1 100 nm

Диаметр

МИН.: 6 mm (0,24 in)

МАКС.: 100 mm (3,94 in)

Описание

Планочно-выпуклые линзы в основном используются для фокусировки параллельных лучей света в точку. Асимметрия передней и задней поверхности этих линз эффективно минимизирует сферическую аберрацию, особенно в ситуациях, когда объект и изображение не находятся на одинаковом расстоянии от линзы. Оптимальным является случай, когда объект расположен на бесконечности (рассматривается как параллельные лучи, входящие в линзу), а изображение находится в фокусе, который имеет бесконечное сопряженное отношение, т.е. расстояние объект/расстояние изображение. Изогнутая поверхность линзы должна быть обращена в направлении объекта. - Материал: BK7 марки A, тонкий отжиг - Фокусное расстояние (f'): ±2%@587.6nm - Диаметр (φ) Допуск: +0.0/-0.20 - Центральная толщина (Tc): ±0.1 - Концентрация: 3' - Ошибка формы: 1 ~ 5 бахромок - Неравномерность границ: 0.2 ~ 0.5 бахромы - Качество поверхности: 60-40 царапин - Покрытие: GCL-0101xx: 1/4 волновое покрытие MgF2 при 550 нм для угла падения 0° GCL-0101xxA: VIS многослойное AR покрытие, Rave≤0,5%@450-800нм GCL-0101xxB: многослойное AR-покрытие для БИК, Rave≤0%@450-800нм покрытие, Rave≤0.5%@800-1100нм - Ясная апертура: 90% диаметр

---
