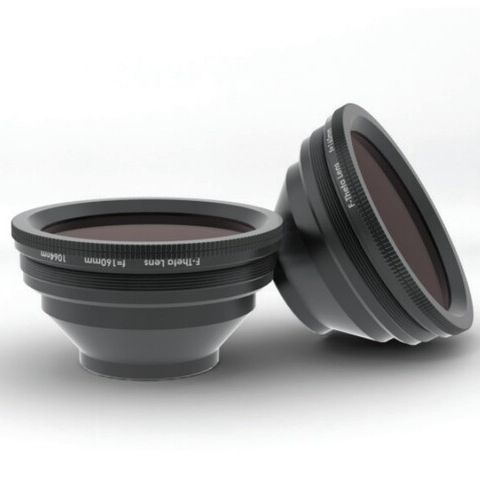

Линза Линзы F-theta GCO-31 series

сферическаявидимого диапазонаультрафиолетовая

Объективы F-тета - это плоские полевые объективы, которые обычно используются в сочетании с гальванометрическим сканером XY. В отличие от обычной линзы, которая фокусирует входной коллимированный луч на сферической плоскости изображения, F-тета линза фокусируется на плоской поверхности изображения. В то же время, она поддерживает почти постоянный размер пятна по всему полю, когда входной луч сканирует с углом θ。 Положение пятна на плоскости изображения прямо пропорционально углу сканирования, т.е. условие F-тета: y '=f '*θ Серия линз Daheng F-theta (GCO-31) выполняет условие F-theta лучше, чем 0,1%. При лазерной обработке материалов линзы F-тета гарантируют наилучший результат обработки по всему полю сканирования. Эти линзы вносят вклад в производственные линии, особенно для сложных приложений. Широкий спектр применения включает: ◆ Сверление и fine резка металлов и керамики ◆ Сварка пластмасс ◆ Маркировка ◆ Очистка для обработки или реставрации ОСНОВНЫЕ ПАРАМЕТРЫ ◆ Общий угол сканирования, θmax, относится к максимальному диагональному углу сканирования. ◆ Диаметр входного луча, φbeam(1/e2), - это диаметр луча, при котором оптическая интенсивность составляет 13,5% от пиковой интенсивности лазерного луча. ◆ Коэффициент аподизации （FAP） - это отношение диаметра пучка, φbeam, и входного зрачка, φaper, линзы F-theta. FAP используется для расчета минимально возможного размера фокусного пятна. ◆ Значение дифракции M2 относится к способности фокусировки лазерного света, определяемой стандартами ISO11146. Это отношение угла расхождения лазерного луча к углу расхождения идеального гауссова луча. Гауссов луч обеспечивает минимально возможный размер пятна фокусировки, значение M2 равно 1.
