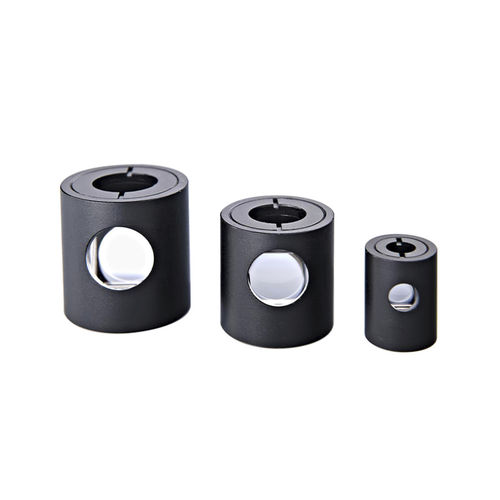

Призма Глана-Тейлора GCL-0702 series
лучерасщепительполяризаторс прямым углом

призма Глана-Тейлора
призма Глана-Тейлора
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с прямым углом, поляризатор, Глана-Тейлора, лучерасщепитель

Описание

Призма Глана-Тейлора - это воздушно-пространственная призма, которая используется в качестве поляризатора или поляризационного расщепителя луча. Это один из наиболее распространенных типов современных поляризационных призм. Впервые она была описана Арчардом и Тейлором в 1948 году. Призма состоит из двух прямоугольных призм из (или иногда из других двулучепреломляющих материалов), которые разделены по длинным граням воздушным зазором. Оптические оси кристалла кальцита выровнены параллельно плоскости отражения. Полное внутреннее отражение s-поляризованного света в воздушном зазоре гарантирует, что устройство пропускает только p-поляризованный свет. Поскольку угол падения в зазоре может быть достаточно близок к углу Брюстера, нежелательное отражение p-поляризованного света уменьшается. Замечено, что передаваемый луч на 100% поляризован, а отраженный луч - нет. Грани кристалла могут быть отполированы, чтобы позволить отраженному лучу выйти, или могут быть зачернены, чтобы поглотить его. Последнее уменьшает нежелательное френелевское отражение отклоненного луча. Однако призмы типа Глан-Тейлора имеют меньший угол поля, который не симметричен относительно продольной оси призмы. Общий угол поля составляет 8 градусов, но симметричный угол поля составляет только 5,5 градусов. -Диапазон длин волн: 220 нм~2500 нм -Пропускание: >85%, λ0=632.8nm -Порог оптического повреждения: CW:100W/cm2 Импульсный: 200МВт/см2 -Коэффициент экстинкции: >1x105:1 -Искажение волнового фронта: λ/8 -Угол отклонения: 3'

---
