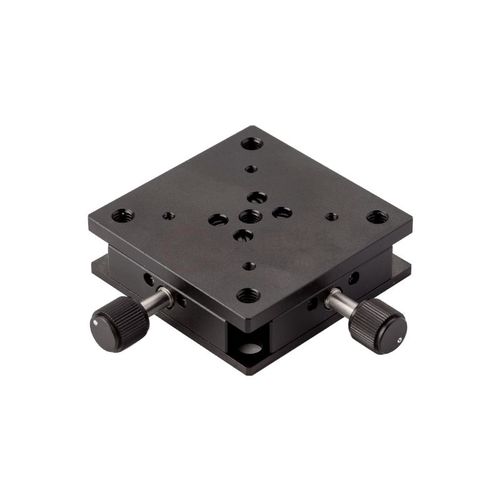

Координатный стол поступательного перемещения GCM-122101M

2 оси1 осьс микрометрами

Точное и плавное линейное перемещение без люфта достигается за счет направляющих типа "ласточкин хвост" и подпружиненного микрометрического или поводкового винтового механизма. Пружины предварительно нагружают подвижную пластину, устраняя люфт. В приведенных ниже таблицах x обозначает 1-осевой этап, а x-y - комбинацию 2-осевых этапов. A обозначает микрометрический привод; B обозначает привод с боковым креплением. С помощью изделия серии GCM-53 можно построить 3-осевой переводной каскад. В трансляционном столике GCM-122101M XY производства Daheng Optics в качестве направляющего механизма используются шлифованные направляющие типа "голубой хвост", а в качестве приводных компонентов - прецизионные резьбовые пары. При размере стола 65x65 мм, ходе ±3 мм и тонкой компактной конструкции он имеет четыре сквозных отверстия φ7 мм с шагом отверстий 50 мм в нижней части для прямого подключения к оптическим платформам. Резьбовые отверстия M4 с обеих сторон позволяют устанавливать опорные стержни.
