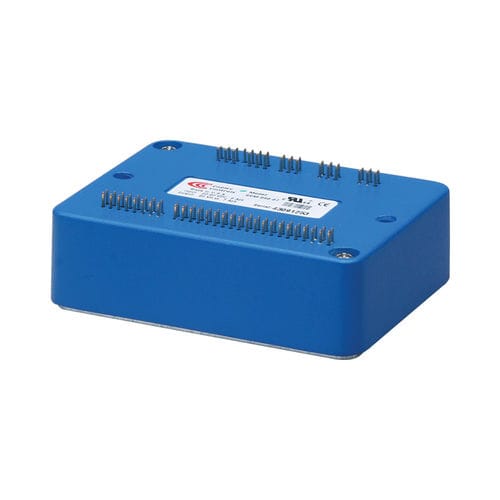

Контроллер двигателя DC Stepnet SPM series

шаговыйцифровойпрограммируемый

Stepnet SPM - это высокопроизводительный сервопривод с питанием от постоянного тока для управления шаговыми двигателями через CANopen. SPM работает как узел CANopen с использованием DS-402 для устройств управления движением. Поддерживаемые режимы включают в себя: Профильное положение, скорость профиля, интерполированный позиционный режим (PVT) и наведение. С обратной связью с энкодером шаговый двигатель может работать как бесщеточный серводвигатель, позволяя в дополнение к CANopen управлять скоростью или крутящим моментом ±10 В в аналоговом или цифровом ШИМ-сигнале. Прямое управление положением от импульсов в формате CW/CCW, Pulse/Dir или Quad A/B кодировщика работает как в микрошаговом, так и в серворежиме. Двенадцать высокоскоростных цифровых входов с программируемыми функциями имеют вход с более низкой скоростью для температурного выключателя двигателя. Спецификации ПОСТОЯННЫЙ ТОК 5A МИТЕЛЬНАЯ КУРЕНЬ 7A ПОДДЕРЖКА ВОЛЬТАЖА 14-90 В ПОСТ. ТОКА ДИМЕНСИИ 76.3 х 58,2 х 20,5 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 14 ДИСКРЕТНЫЕ ВЫХОДЫ 6 ФЕДБАК BiSS, SSI, Absolute A, Endat КОМАНДНЫЙ ИНТЕРФЕЙС Шаг/направление, аналоговый, ШИМ ОКРУЖАЮЩАЯ СРЕДА Коммерческий сайт Режимы управления - Положение (микростеппинг) - Положение/Скорость/Крутящий момент (режим сервопривода) - Индексатор, точка-точка, PVT - Кэмминг, Гиринг Командный интерфейс - CANopen - ASCII и дискретный ввод/вывод - Шаговые команды - ±10 В или ШИМ скорость/торк (серво-режим) - Главный энкодер (ЗУ/Каммирование) Сообщения - CANopen - RS-232 Обратная связь Инкрементальный - Цифровой квадрантный A/B кодировщик ВВОД/ВЫВОД - Цифровой: 14 входов, 6 выходов - Аналог: 1 вход Размеры: мм [в] - 76,3 х 58,2 х 20,5 [3,01 х 2,29 х 0,81] описание Stepnet SPM - это высокопроизводительный сервопривод с питанием от постоянного тока для управления шаговыми двигателями через CANopen. SPM работает как узел CANopen с использованием DSP-402 для устройств управления движением.
