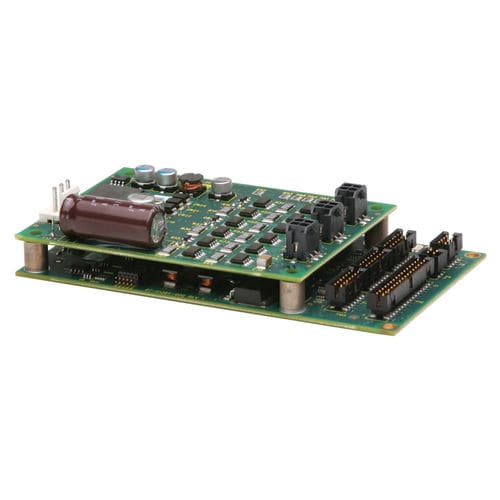

Шаговый контроллер двигателя Stepnet ST3-055-04

DCCANopenRS-232

Stepnet ST3-055-04 ставит три драйвера шаговых двигателей в пакете 13 in², который сочетает в себе сеть CANopen со 100% цифровым управлением шаговыми двигателями. Каждая ось программируется с уникальным адресом узла CAN, который хранится во флэш-памяти. Выходная мощность совместима с большинством шаговых двигателей NEMA 17 и 23 размера. Небольшое пространство хорошо подходит для настольных приборов и позволяет двигательный привод, интерфейс и схемы управления могут быть объединены на одной плате ПК. Спецификации ПОСТОЯННЫЙ ТОК 2A МИТЕЛЬНАЯ КУРЕНЬ 4A ПОДДЕРЖКА ВОЛЬТАЖА 20-55 В ПОСТОЯННОГО ТОКА ДИМЕНСИИ 121 x 70 x 27 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 15 ДИСКРЕТНЫЕ ВЫХОДЫ 6 ФЕДБАК Инкрементальный КОМАНДНЫЙ ИНТЕРФЕЙС Шаг/направление, ШИМ ОКРУЖАЮЩАЯ СРЕДА Коммерческий сайт Режимы управления - Положение [Микростеппинг] - Индексатор, точка-точка, PVT Командный интерфейс - CANopen - ASCII и дискретный ввод/вывод Сообщения - CANopen - RS-232 ВВОД/ВЫВОД - Цифровой: 15 входов, 6 выходов - Аналог: 3 входа, ±10 В Размеры: мм [в] - 121 x 70 x 27 [4,75 x 2,75 x 1,08] описание Настройка выполняется быстро и просто с помощью программного обеспечения CME 2™, работающего под ОС Windows® и связывающегося с сетью Stepnet ST3- 055-04 по каналу RS-232. Выбор адреса CAN запрограммирован во флэш-памяти драйвера. В качестве узла CANopen узел Stepnet ST3-055-04 работает как устройство управления движением по протоколу DSP-402 прикладного уровня CANopen DS-301 V4.01 (EN 50325-4). Поддерживаются режимы DSP-402: Профильное положение, интерполированное положение (PVT) и наведение. Режим Profile Position выполняет полный индекс движения по команде с ускорением и замедлением S-образной кривой, максимальной скоростью и программируемым расстоянием.
