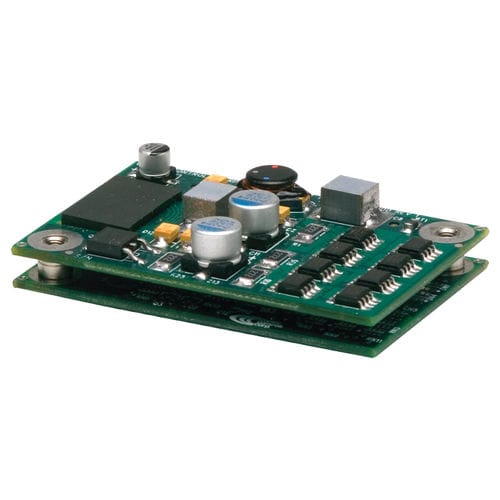

Шаговый контроллер двигателя Stepnet STL series

DCцифровойCANopen

Модуль STL Stepnet Micro представляет собой шагового двигателя в 4-дюймовом монтажном корпусе для ПК, который сочетает в себе сеть CANopen со 100% цифровым управлением шаговыми двигателями. Выходная мощность совместима с большинством шаговых двигателей NEMA 17 и 23 размера. Небольшое пространство хорошо подходит для настольных приборов и позволяет двигательный привод, интерфейс, блок питания и схемы управления, чтобы быть объединены на одной плате ПК. Stepnet Micro модуль также может работать в качестве автономного драйвера, принимая инкрементальные команды позиции от контроллеров шагового двигателя в формате Step/Direction или CU/CD, а также A/B квадратурных команд от ведущего энкодера. Отношение положения шага к положению двигателя программируется для электронной передачи. Спецификации ПОСТОЯННЫЙ ТОК 3A МИТЕЛЬНАЯ КУРЕНЬ 4A ПОДДЕРЖКА ВОЛЬТАЖА 20-55 В ПОСТОЯННОГО ТОКА ДИМЕНСИИ 64 x 41 x 16 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 12 ДИСКРЕТНЫЕ ВЫХОДЫ 4 ФЕДБАК Инкрементальный КОМАНДНЫЙ ИНТЕРФЕЙС Шаг/направление, ШИМ ОКРУЖАЮЩАЯ СРЕДА Коммерческий сайт Режимы управления - Индексатор, точка-точка, PVT - Кэмминг, Гиринг - Положение, Скорость, Крутящий момент [Серво-режим] - Положение (микростеппинг) Командный интерфейс - CANopen - ASCII и дискретный ввод/вывод - Шаговые команды - команда ШИМ скорость/торк - Ведущий энкодер [Звук/камера] Сообщения - CANopen - RS-232 Обратная связь - Цифровой Quad A/B кодировщик Вход/выход - цифровой - 12 входов, 4 выхода Размеры: мм [в] - 64 x 41 x 16 [2,5 x 1,6 x 0,6] описание Stepnet Micro модуль является драйвером шагового двигателя в 4 дюймов 2-х портовый монтажный пакет, который сочетает в себе сеть CANopen со 100% цифровым управлением шаговыми двигателями. Выходная мощность совместима с большинством шаговых двигателей NEMA 17 и 23 размера.
