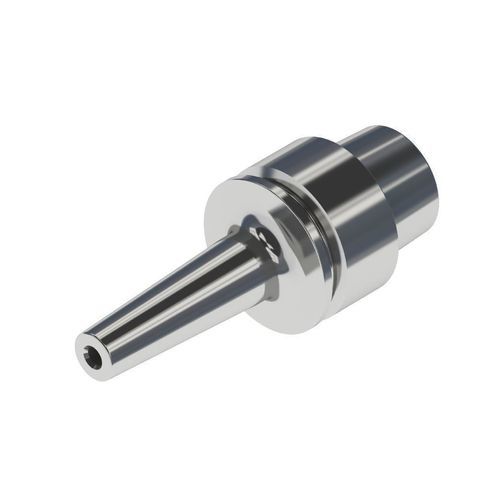

Патрон для инструментов HSK

с бандажированиемдля обработкиуравновешенный

Обзор продукта

• Высокий динамический баланс: сбалансировано до G2.5 при 25 000 об/мин; до G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение держателя инструмента ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Высокая сила зажима: сила зажима до 2× стандарта DIN
• Устойчивость к коррозии/износу/ржавчине: специальная поверхностная обработка
• Высокая точность без деформаций после термообработки: паз шпонки фрезерован после термообработки
• Долговечность: до 3000 циклов зажима с Conprofe Shrink-Fit Machine

Принцип работы
Зажим реализуется за счёт теплового расширения и сжатия. Нагрейте держатель с помощью Shrink-Fit блока, вставьте инструмент при расширении внутреннего отверстия, затем при охлаждении держатель сократится и надёжно зажмёт инструмент.
Система непосредственно зажимает режущий инструмент без механических соединительных элементов (цангов, гаек), что делает её идеальной для высокоскоростной обработки, требующей точности, динамического баланса и жёсткости зажима.

Случаи применения
Подходит для зажима различных режущих инструментов в авиационной, полупроводниковой, медицинской и других промышленных областях обработки.

Технические параметры
Item (Unit: mm) | Standard Type | Slim Type
Зажимной диаметр d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Мин. длина зажима E | 15-48 | 15-42
Макс. длина зажима H | 40-95 | 45-95

Характеристики / Технические спецификации

• Зажимной диаметр (d): Standard 4-20 мм; Slim 4-12 мм
• D: Standard 15-44 мм; Slim 10-18 мм
• D1: Standard 20-53 мм; Slim 14-30 мм
• L (Длина): Standard 60-160 мм; Slim 65-120 мм
• Мин. длина зажима (E): Standard 15-48 мм; Slim 15-42 мм
• Макс. длина зажима (H): Standard 40-95 мм; Slim 45-95 мм
• Динамический баланс: G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Биение: биение держателя ≤0,001 мм; точность ≤0,003 мм при 4×D
• Сила зажима: до 2× стандарта DIN
• Материал / Обработка: специальная легированная сталь; специальная поверхностная обработка для защиты от коррозии, износа и ржавчины
• Долговечность: до 3000 циклов зажима с Conprofe Shrink-Fit Machine
