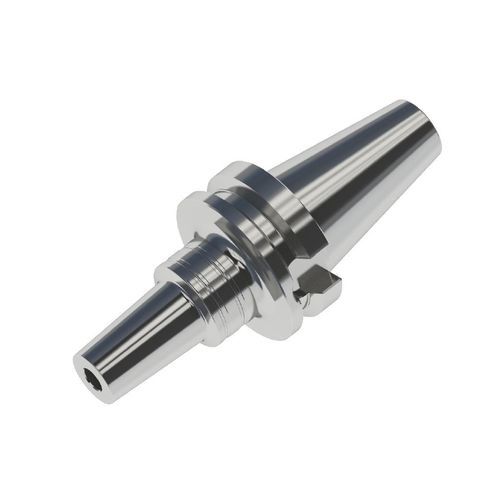

Патрон для инструментов BT

с бандажированиемдля фрезерованиядля сверления

Ключевые особенности

• Высокая динамическая балансировка: баланс G2.5 при 25 000 об/мин; G1.0 при 60 000 об/мин
• Высокая точность: удлинённая конструкция; биение держателя ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Высокая сила зажима: сила зажима ≈ 2× по DIN
• Устойчивость к коррозии/износу/ржавчине: специальная обработка поверхности
• Отсутствие деформации после термообработки: паз ключа фрезеруется после термообработки
• Долговечность: до 3000 циклов зажима с Conprofe Shrink-Fit Machine

Принцип работы
Зажим инструмента осуществляется за счёт теплового расширения и сжатия. Держатель нагревают Shrink-Fit-устройством и вставляют инструмент, пока внутреннее отверстие расширено. После охлаждения держатель сжимается и плотно фиксирует инструмент без использования цанг или гаек. Такая конструкция обеспечивает высокую соосность, динамическую балансировку и жёсткость зажима, подходящую для высокоскоростной обработки.

Области применения
Подходит для зажима различных режущих инструментов в аэрокосмической отрасли, полупроводниковой промышленности, медицине и других промышленных приложениях.

Технические параметры
Позиция (Ед. изм.: мм) | Стандартный тип | Ультра-узкий тип
Диаметр зажима d | 4-10 | 4-10
D (наружный диаметр) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (длина) | 75-120 | 95-180
M | 22-67 | 42-97
Мин. длина зажима E | 12-30 | 12-30
Толщина стенки t | 3-6 | 1.5

Технические данные / спецификация

• Серия: BT series
• Материал: нержавеющая сталь (Standard)
• Диаметр зажима d: 4–10 мм (оба типа)
• D (наружный диаметр): стандарт 10–22 мм; Ultra Slim 7–13 мм
• D1: 25–36 мм (оба типа)
• L (длина): стандарт 75–120 мм; Ultra Slim 95–180 мм
• M: стандарт 22–67 мм; Ultra Slim 42–97 мм
• Мин. длина зажима E: 12–30 мм (оба типа)
• Толщина стенки t: стандарт 3–6 мм; Ultra Slim 1.5 мм
• Динамическая балансировка: G2.5 @ 25 000 rpm; G1.0 @ 60 000 rpm
• Биение: держатель ≤0,001 мм; точность биения ≤0,003 мм при 4×D
• Сила зажима: ок. 2× по DIN
• Ресурс: до 3000 циклов зажима с Conprofe Shrink-Fit Machine
• Поверхность: специальная обработка для защиты от коррозии, износа и ржавчины
